鐵磁電動系頻率表的測量機構與電路帶有鐵心的固定線圈與電感器L、電容器C組成的串聯諧振電路,通常被調整在標尺的中間頻率(例如50赫)時諧振�？蓜硬糠钟蓛蓚�線圈組成,其中動圈1與電容器C1串聯后與諧振電路并聯。接通電源時,可動部分所受轉動力,I、I1分別為固定線圈及動圈1中電流,θ為兩電流相量間夾角,K為系數。動圈2與電阻器R2、電感器L2構成閉合回路。當可動部分指針偏離標尺中間位置α角時,動圈2將受到一個與偏轉角α成正比、并使指針返回中間位置的反抗力矩。當被測頻率等于標尺中間頻率時,諧振電路發生諧振,這時固定線圈中的電流與動圈1中電流相量間夾角θ=90°,因而轉動力矩M=0。于是可動部分在動圈2力矩的作用下,使指針指在標尺的中間頻率(例如50赫)的刻度上。當被測頻率偏離中間頻率時,諧振條件被破壞,轉動力矩不再為零,可動部分發生偏轉,直到轉動力矩與反抗力矩平衡時為止,可動部分將停在與被測頻率對應的新位置上。改變串聯諧振電路的參數,可以獲得不同的頻率量程。

頻率表用于測量工頻電網的頻率。對于50赫的頻率來說,頻率表的測量誤差小于0.1赫。

世界上許多國家利用短波頻率來進行世界范圍的廣播傳輸,短波頻率范圍通常在 1.6MHz- 30MHz之間.一般我們還將短波頻率劃分為很多"米段波",每一個米波段包含一段頻率范圍。

例如:19M米波段包含的頻率范圍為從15.100到15.600MHz 。國際無線電委員會規定民用廣播使用米波段范圍內的 頻率,米波段之外的頻率大多用于軍事和其他民用通訊。所以,只有在米波段頻率范圍內,才能接收到民用廣播電臺節目。短波信號傳播受到許多因素影響,諸如太陽黑子活動、大氣層和地球電 離層變化的影響,因此短波廣播電臺每年有兩次大的頻率調整,即"夏季頻率"及"冬季頻率"。

周期是頻率的倒數,既然電子計數器能測量信號的頻率,當然也能測量信號的周期。二者在原理上有相似之處,但又不等同。電子計算法測量頻率和時間是嚴格按照頻率定義進行測量的,它是在某個準確的已知時間間隔TO內,測出電壓信號重復出現的次數N,然后計算出頻率F,即F=N/TO。

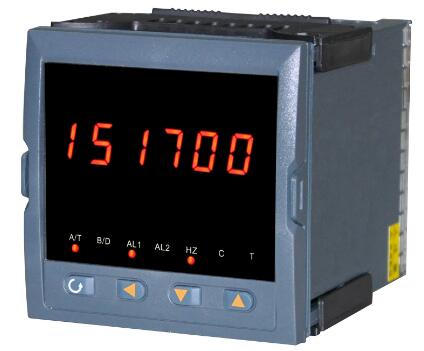

1、測量范圍:30.00~99.99Hz(超出此范圍外的儀表可按特殊規格定制)

2、準確度:±0.1Hz

3、顯示分辨力:0.01Hz

4、采樣速率:約3次/s

5、輸入信號類型: 交變電壓或單極性脈沖均可

6、輸入信號幅度:AC10V~500V

7、輸入回路功耗:<1VA

8、輔助功耗:<3VA

10、溢出指示:顯示字符"HHHH"或"LLLL"

11、無信號輸入時提示信息:顯示字符"————"

12、報警輸出:報警輸出:上下限報警同一繼電器輸出,觸點容量為AC250V/2A、DC30V/2A。

13、變送輸出:可自由設置為DC0~10mA 、0~20mA 或4~20mA ,準確度±0.5%FS ,與信號輸入及輔助電源之間電氣隔離。

14、變送輸出負載電阻:≤ 500Ω。

15、通訊接口:RS485串行通訊,采用MODBUS_RTU通訊規約。

16、環境:溫度-10~50℃,濕度≤85%RH 的無腐蝕性場合。

根據儀表外形尺寸在上表中選擇對應的開孔尺寸,在安裝屏面上開一個孔,儀表嵌入安裝孔后將兩個夾持件放入儀表殼體的夾持槽內,用手推緊即可。

1、通電使用前請再次確認儀表電源、輸入信號是否在使用范圍內、各接線是否正確、牢靠。

2、儀表須預熱15分鐘后方能作準確度測量和校驗。

3、儀表不應受到敲擊、碰撞和劇烈振動，使用環境應符合技術要求。
