三孔插座上有專用的保護接零(地)插孔,在采用接零保護時,有人常常僅在插座底內將此孔接線柱頭與引入插座內的那根零線直接相連,這是極為危險的。因?yàn)槿f一電源的零線斷開,或者電源的火(相)線、零線接反,其外殼等金屬部分也將帶有與電源相同的電壓,這就會導致觸電。因此,接線時專用接地插孔應與專用的保護地線相連。

1、在中性點不接地的供電系統中,必須進行保護接地,而在中性點接地運行的系統中,可采用設備外殼接零保護。但這兩種保護方式是不允許同時共用在一個低壓電網中的。

2、采用保護接零有如下特點:①采用保護接零的電氣設備,如因絕緣損壞,所產生的"相"對"零"的短路電流要比采用保護接地方式大得多,因而能在較短的時間內促使熔斷器或自動空氣開關發生動作,迅速切斷電源;②由于零線和相線一般都是并行敷設的,所以采用保護接零時安全方便。

3、在使用單相插座做保護接零時。

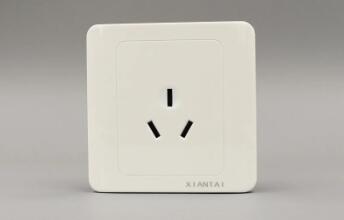

單相三孔插座右插孔接相線,左插孔接零線,上插孔(孔徑大于其他兩個插孔)接保護零線。但這根零線必須接在零線的干線上,而不能接在左插孔接線端至零線干線之間。如圖2所示。

這樣一旦發生零線斷線時,如圖3所示,相線的電壓通過用電設備引至工作零線的左插孔,再由連接線傳到設備的外殼上,使觸及設備外殼的人員觸電,因此,必須嚴格遵照正確接線方式,安裝三孔插座。

兩種分類

1、對于家庭用電來說則是多一根PE(地)線,它是接在用電器的金屬外殼上,當發生漏電事故時候,人接觸用電器外殼不會觸電。

2、有很少部分工業用電接的3孔插頭是分別接的ABC三相380V的電源,這就和家庭用電的3孔不同。

注意事項

中線是從發電機或電力變壓器中性點引出的線,如果它不接地就稱為中線,如果將它良好接了地(大地為零電位),此時的中線就又稱為零線了。民用電的零線和地線雖然都從同一點引出,但它們各自的功能是分開的,不能混用。比如零線和火線是用電的回路線,它們和電器的外殼是絕緣的,線里流動的電流是同樣大小的,故線徑是同樣的粗細。而地線是和電器的外殼相聯的,當電器有故障時當中才有電流流通,一般沒有電流,故其線徑要細得多。零線和火線是用電的回路,故絕不能將零線接到外殼上,那會使人觸電的。

地線、零線和火線:大地是良好的導體,地線通過深埋的電極與大地短路連接。市電的傳輸是以三相的方式,并有一根中性線,三相平衡時中性線的電流為零,俗稱"零線",零線的另一個特點是與地線在系統總配電輸入短接,電壓差接近為零。三相電的三根相線與零線有220電壓,會對人產生電擊,俗稱"火線"。電氣線路的安裝及排列順序有嚴格的標準,實際中按標準正確裝配地線、零線和火線對安全至關重要 。
