国自产在线精品一本无码中文|伊伊综合在线视频无码精品|91久热欧美极品第一页|国产精品久久自在自线

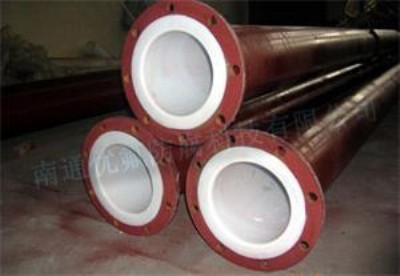

關(guān)于鐵氟龍噴涂中各種工藝流程：

1.分散體涂層：分散體涂層的加工方法是使涂層材料均勻的分布在溶_劑  _中形成分散液（固態(tài)物質(zhì)混在液體中）的一種濕法加工。這種混合物被高壓空氣霧化并噴涂于工件表面。

2.加工步驟

分散體涂層的加工步驟分為以下幾步：工件的制備，（濕法）分散體涂層噴涂，干燥，燒結(jié)

3.工件的制備

為了使工件表層獲得足夠的表面附著力，必須首先除去待涂表面的全部油脂。我們使用有_機(jī)_溶_劑  _溶_解油脂并加溫至約400度使其完全揮發(fā)。下一步，采用噴砂處理的機(jī)_械方式清潔工件并使其表面毛糙。可以通過(guò)應(yīng)用粘接助劑  _（底漆）的方式來(lái)改善涂層同工件表層的結(jié)合能力。

（濕法）分散體涂層噴涂

噴涂涂層材料須均勻一致。涂層厚度取決于采用的涂層體系；涂層厚度的變化可能從幾個(gè)微米到200微米（0.2毫米）不等。

4.干燥

在烘爐中將濕的涂層加熱，溫度控制在100度以下，直至大部分的溶_劑  _已蒸發(fā)。

5.燒結(jié)

燒結(jié)這一步驟，乃是將工件加熱至一個(gè)較高的溫度，直至一個(gè)不可逆的反應(yīng)發(fā)生：涂層材料熔融，同粘接助劑  _形成網(wǎng)狀結(jié)構(gòu)。

6.粉  體涂層

概述

粉  體涂層加工的方法是一種干式加工，在此所使用的涂層材料為極其細(xì)小的固體顆粒形態(tài)。采用這種涂層方法，就避免了使用溶_劑  _，以及隨后涂層附著時(shí)發(fā)生的發(fā)散現(xiàn)象。

7.加工

采用恰當(dāng)?shù)姆椒ㄊ刮⒎?nbsp; 狀涂層顆粒附著在工件上。隨后，涂覆的微粉  在烘爐中熔融。
