国自产在线精品一本无码中文|伊伊综合在线视频无码精品|91久热欧美极品第一页|国产精品久久自在自线

440c鋼

（1)材料的特性

440c鋼是美國優(yōu)質(zhì)不銹鋼，該鋼鉻的質(zhì)量分數(shù)高達16％～18％。最初被應(yīng)用于外科手術(shù)刀具及船舶業(yè)，耐蝕性極優(yōu)，韌性強。碳的質(zhì)量分數(shù)約1％ (440系分a、b、c及f級；c級及f級含碳量最高，而a級則較少)，經(jīng)熱處理后硬度可達58hrc。

碳的質(zhì)量分數(shù)為重1.2％時，這種鋼材的耐銹蝕能力很好，是目前用在高檔刀具市場上的優(yōu)質(zhì)不銹鋼，其強度及鋒利性甚于ats-34，是第二最常用的不銹鋼（僅次于ats-34鋼），也是最早被刀匠接受的不銹鋼，而且一直很受歡迎，尤其是在零度下處理流程被開發(fā)出來后，這種處理加強了鋼材的堅韌度。在打磨時，它的缺點是粘性比較大，而且升溫很快，但其比任何碳鋼都更容易打磨，用手鋸切料也容易得多。440℃的退火溫度很低，硬度通常達到56～58hrc，耐蝕性和韌性都很強。文章來源寧波博翰模具科技有限公司

版權(quán)所有轉(zhuǎn)載或引用請注明鏈接與出處

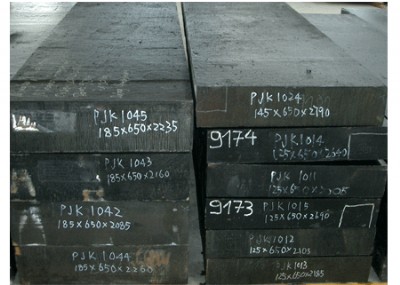

(2)供貨狀態(tài)

硬度270hbw。

(3)化學(xué)成分

該鋼化學(xué)成分(質(zhì)量分數(shù))：c0.95％～1.10％、mn≤1.00％、p≤0.025％、si≤1.00％、cr16.0％～18.0％、mo0.40％～0.70％、s≤o.030％。

(4)參考對應(yīng)牌號

德國din標準牌號1.4125esr、美國aisi/sae標準牌號440c、日本jis標準牌號sus440c、中國gb標準牌號9cr18(mov)、中國臺灣榮剛（evergcree）標準牌號440c。

(5)物理性能

1)臨界點溫度（近似值）：ac1

= 815～865、ar1= 765～665、ms = 145。

2)熱導(dǎo)率(20℃)：29.3w/(m .k)。

3)線脹系數(shù)：溫度20～100℃/20～200℃/20～300℃/20～500℃，線脹系數(shù)10.5 × 10-6k-1/ll.0

× 10-6k-1/11.0

× 10-6k-1/12.0

× 10-6k-1。

(6)熱加工規(guī)范

1)鋼錠：加熱溫度1130～1150℃，開始溫度1080～1095℃，終止溫度850～900℃，砂冷。

2)鋼坯1100～1120℃，開始溫度1050～1080℃，終止溫度850～900℃，砂冷。

(7)典型應(yīng)用舉例

可用于耐腐蝕塑料模具及橡膠模具。

文章來源寧波博翰模具科技有限公司

版權(quán)所有轉(zhuǎn)載或引用請注明鏈接與出處
