螺旋輸送機是利用電機帶動螺旋回轉，推移物料以實現輸送目的的機械，它能水平、傾斜或垂直輸送，具有結構簡單、橫截面積小、密封性好、操作方便、維修容易、便于封閉運輸?shù)葍?yōu)點。驅動裝置的合理選擇，對驅動裝置的合理給螺旋輸送機的效率，穩定，安 全性的提高大的作用。
螺旋輸送機俗稱絞龍，gx型系列螺旋輸送機是一種利用螺旋葉片的旋轉，推動物料沿著料槽運送的輸送設備，在建筑工地，儲糧倉庫，制造車間等，并在傾角β＜20°的情況下，輸送粉 狀，顆粒狀和小塊物料，使螺旋輸送機對提高生產工作效率得到了很大體現，本次設計旨在對螺旋輸送機進行創新設計，進一步提高它的實用性。
gx型螺旋輸送機是按照jb/t679-95《螺旋輸送機》標準設計制造，gx型螺旋輸送機的螺旋直徑有，共有7種規格。在物料溫度小于200℃，工作環境溫度在-20℃至+50℃之間時，輸送長度可達50,個別情況可達70。螺旋機驅動端軸承、尾部軸承置于料槽殼體外部減少了灰塵對軸承的影響，提高了螺旋機關鍵件的適用壽命。中間吊掛軸承采用滑動軸承，并設防塵密封裝置，密封件用尼龍或塑料，因而密封性能好，耐磨性強，阻力小，壽命長�；瑒虞S承的軸瓦有粉 末冶金、尼龍和巴氏合金，可根據不同需要選用，進出料口的靈活布置使其適應性更強，得到用戶認可。
螺旋輸送機的應用范圍
gx型螺旋輸送機廣泛應用在各種工業部門，如建材、冶金、化工、電力、煤炭、輕工、糧食及食品行業，適用于水平或者20°傾角的，如水泥、煤粉 、糧食、化肥、灰渣、砂子、焦炭等。
gx型螺旋機對輸送物料的要求，物料溫度不得超過200℃，螺旋機不宜輸送易變質的、粘性大的、易結塊的物料。因?yàn)檫@些物料在輸送時會粘結在一起，并隨之旋轉而不向前移動，或者在吊軸承處物料積塞而使機器不能正常工作，因此對于輸送距離短，輸送量不大，五磨琢性或磨琢性小，五粘結性或粘接性小，不怕破碎而又要求密閉輸送的粉 狀和小塊狀的物料，采用螺旋輸送機是很適宜的。
螺旋輸送機主要特點
1、結構簡單、造價便宜；
2、維修容易、操作安 全；
3、外形尺寸矮小，布置緊湊，便于多點裝料與卸料；
4、槽體密閉，物料損耗少；
5、可輸送較高溫度的物料。
螺旋輸送機工作原理
物料從進料口加入，裝螺旋軸轉動時，物料受到螺旋葉片法向推力作用。該推力的徑向分力和葉片對物料的摩擦力，有可能帶著物料繞軸轉動，但由于物料本身的重力和料槽對物料的摩擦力的緣故，才不與螺旋葉片一起旋轉，而在葉片法向推力的軸向分力的作用下，沿著料槽軸向前移動。
螺旋輸送機整機布置形式

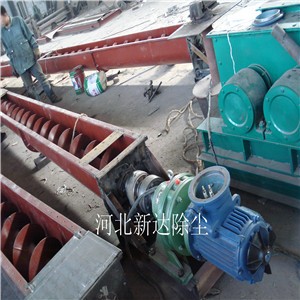

一臺螺旋輸送機通常由驅動裝置、頭節、若干標準中間節、選配中間節、尾節、進料口、出料口等組成，除頭節和選配中間節外，各節螺旋機及機殼均有互換性。
螺旋機本體由頭節、中間節、尾節三種組成。一般情況下，出廠總裝時將中間節按長度長短依次排列，最長的中間節靠近頭節，相同的中間節挨在一起。
在頭節內裝有止推軸承承受軸向力，在中間節裝有中間吊掛軸承支承螺旋軸。螺旋面的形式有實體螺旋和帶式螺旋兩種。各螺旋軸之間采用法蘭式聯接，保證了連接軸的互換性，便于維修。
進料口是方形進料口，出料口有方形卸料口、手推式卸料口及齒條式卸料口。布置進出料口應注意保證料口至端部的距離，同時避免料口與吊軸承加油杯，機殼聯接法蘭，底座等相碰。
驅動裝置有由型電動機和型減速器組成，即雙型。按其裝配方式的不同，它分為右裝和左裝兩種。
