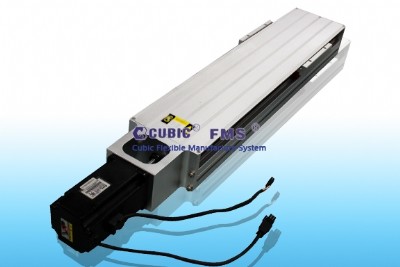

直線模組滑臺-ctk

x-y軸的平臺220mm有效行程專業為8吋晶元設計。

通用系列，滾珠絲桿型，電機直連式；高度：85mm；行程：200--1540mm；電機額定功率：400w/750w。

cubic 精密平臺-ctk型系統結構結構簡單輕量緊湊，在高強度鋁合金滑臺和底座上裝入雙列抗力矩寬幅強的直線導軌，高剛性，高精度，體積小，重量輕，安  裝使用簡便。用戶可根據用途指定電機種類、滾珠絲杠種類、導程、帶制動功能電機等，安  裝于底座時，無需拆開防護蓋板，底座備有安  裝軌道溝槽，安  裝產、軌道溝槽與滑動臺的安  裝孔尺寸相同，易于多軸系統構成。多軸臺式已系列化，能作為高功能多軸機械手使用。ctk系列列精密定位工作臺備有ac伺服電機和步進電機；可根據用途自由選擇。

同步帶傳動系列，電機側連式；高度：85mm；行程：200--1540mm；電機額定功率：400w/750w。

cubic 直線滑臺特點：

   1. 高精度整合

驅動用同步帶或滾珠螺桿及l(fā)m直線導軌，除提供精密直線運動，也能搭配多功能配件。在導入多用途之應用設計時非常方便，也能達成高精密線性傳動之需求，通過多重制約構造實現高精度導向。

   2. 組合式多樣化

lm直線導軌軌道，亦用搭平臺結構，大幅縮小安  裝體積，并以有限元素  法設計出最佳化結構，具有傳統專用滑座的xy的組合，而是通過單軸工作臺的組合，可自由選擇行程。

   3. 高精度與高剛性

籍由各方向的荷重對鋼珠接觸位置的變形量分析，得知此精密線性模組具高精度與高剛性之特性。以有限元素  法之最佳化結構設計，得到最佳剛性與重量比例。 導軌部使用可靠性優異的lm滾動導軌，可長期保持高精度。另外，進給絲杠使用精密滾珠絲杠，可實現無間隙的精確定位進給。

   4. 可選擇工作臺精度

可根據用途選擇工作臺精度：定位精度、定位重現性、行走平行度及起動扭力等功能容易檢測；組裝人員不需專業熟手可以組裝完成。良好之防塵與潤滑，容易維護保養，提供機臺報廢后之再生利用。

應用場所：

工裝夾取。移載、定位，自動化工作站，半導體設備、tft-lcd液晶面板設備，太陽能設備，led線上設備，機械內部xyz軸工作平臺、點膠、鎖螺絲、視覺檢測、量測設備等，高速高精度場所。
