1x1光開關|1x1機械式光開關|1x1機械光開關
動態配置分發復用
◇ 技術參考
|
參數 |
|
osw-1×1 |
|
|
波長范圍 |
nm |
650～1310 |
1260～1670 |
|
測試波長 |
nm |
650/780/850/980/1064/1310 |
1310/1490/1550/1625/1650 |
|
插入損耗 |
db |
typ:0.6,max:1.0 |
typ:0.5 ,max:0.8 |
|
回波損耗 |
db |
≥30 |
≥50 |
|
信號串?dāng)_ |
db |
≥35 |
≥55 |
|
偏振相關損耗 |
db |
≤0.05 |
|
|
波長相關損耗 |
db |
≤0.25 |
|
|
溫度相關損耗 |
db |
≤0.25 |
|
|
重復性 |
db |
≤±0.02 |
|
|
工作電壓 |
v |
3.0【敏感詞】5.0 |
|
|
使用壽命 |
cycle |
≥107 |
|
|
切換時間 |
ms |
≤8 |
|
|
傳輸光功率 |
mw |
≤500 |
|
|
工作溫度 |
℃ |
-40～+85 |
|
|
存貯溫度 |
℃ |
-40～+85 |
|
|
重量 |
g |
16 |
|
|
外形尺寸 |
mm |
(l)27×(w)12.6×(h)8.5(±0.2) |
|
◇ 光學路線

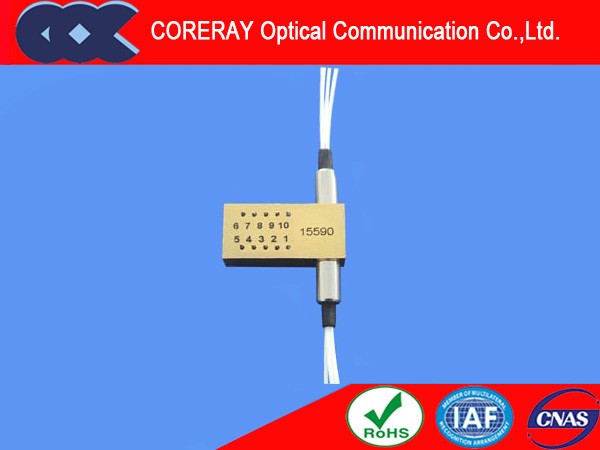

◇ 引腳配置
|
類型 |
光路 |
條件 |
傳感器狀態 |
||||||
|
1×1 |
|
pin 1 |
pin 5 |
pin 6 |
pin 10 |
pin 2-3 |
pin 3-4 |
pin 7-8 |
pin 8-9 |
|
鎖定 |
light close |
-- |
-- |
gnd |
v+ |
close |
open |
open |
close |
|
p1-p2 |
v+ |
gnd |
-- |
-- |
open |
close |
close |
open |
|
|
非鎖定 |
light close |
-- |
-- |
-- |
-- |
close |
open |
open |
close |
|
p1-p2 |
v+ |
-- |
-- |
gnd |
open |
close |
close |
open |
|
◇ 電氣規格
|
|
電壓 |
電流 |
電阻 |
|
5v 鎖定 |
4.5~5.5 |
36~44ma |
125ω |
|
5v 非鎖定 |
4.5~5.5 |
26~32ma |
175ω |
|
3v 鎖定 |
2.7~3.3 |
54~66ma |
50ω |
|
3v 非鎖定 |
2.7~3.3 |
39~47ma |
70ω |
◇ 尺寸
◇ 訂購信息：osw－1×1－a－b－c－d－e－f－g
|
a |
b |
c |
d |
e |
f |
g |
|
型號 |
波長 |
電壓 |
控制類型 |
光纖直徑 |
光纖長度 |
連接器 |
|
sm:9/125um m5: 50/125um m6: 62.5/125um |
85: 850nm 13: 1310nm 14: 1490nm 15: 1550nm 162: 1625nm 165: 1650nm 13/15:1310/1550nm |
3: 3v 5: 5v |
l: 鎖定 n非鎖定 |
25:250um 90:900um 20:2.0mm 30: 3.0mm |
05:0.5m 10:1.0m 15:1.5m |
oo:沒有 fp: fc/pc fa: fc/apc sp: sc/pc sa: sc/apc lp: lc/pc la: lc/apc |
