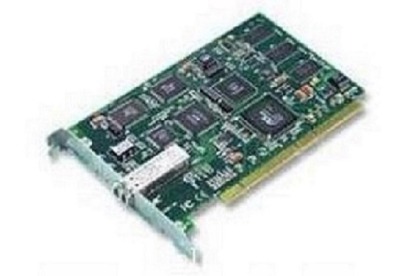

1553b總線測試儀在測試模擬1553b總線的標準化測試儀器,該儀器是通過簡單直觀的管理工具實現復雜的mil-std-1553的測試及模擬功能,主要包括對mil-std-1553b總線的在線仿真測試實時顯示、數據分析、數據存盤、數據回放等功能,滿足了設備檢測和故障定位的需要,為總線測試提供了強大的分析工具。

性能參數

主要性能： 完全遵守mil-std-1553b協議規范 完全遵循gjb289a-97標準 單功能或多功能,1、2、3、4通道選擇 每一通道為雙冗余的a、b通道 支持單條消息的定時發送,分辨率1ms 支持硬件消息條件跳轉功能 支持直接耦合和變壓器間接耦合方式 基于1553b fpga ip核和ddc bu-61580協議芯片 大容量的數據存儲：16m×16bit 32位時標,分辨率1μs 軟件設置幀間隔和消息間隔時間 消息間隔分辨率1μs 軟件可設置應答超時：0~32768μs 8路ttl數字量輸入和輸出 4路rs422電平數字量輸入輸出 通訊速率支持1mbps、4mbps 操作系統：支持windows2000/nt/xp/win7；linux、vxworks驅動可定制。 驅動程序：提供標準dll,支持vc、vb、delphi、labview、cvi等標準的開發語言平臺。 應用程序：提供基于對應mil-std-1553b產品的應用程序,實現大多數應用所需的總線通訊操作功能,如果購買的是多功能卡,則可輕松實現mil-std-1553b總線仿真。技術規范： 工作電源：+5vdc 工作溫度：-40℃～+85℃ 物理尺寸：cpci/pxi為3u（可選6u）,其它板卡為標準型 連 接 器：pc/104采用雙排插針非總線連接器,其它選用scsi36、scsi68、bj77等。 標配附件：隨產品標配一個對應的連接器接頭。

功能介紹

該工具使用起來十分方便、快捷,且不需要用戶任何編程就能設定出完美的各種功能來達到測試、模擬的目的,大量應用于現場測試以及試驗室總線模擬的科研與測試。 天津光達航電科技的mil-std-1553b總線接口卡可作為通訊或仿真測試板卡使用,支持usb, pci, pxi, cpci, vme, pc104,pc104 plus, isa, 以太網, rs422, rs485等計算機總線平臺,單功能（1個bc、0~31個rt和1個bm,當前僅可單工作模式）、多功能（1個bc、0~31個rt和1個bm,當前可多工作模式）,單通道、雙通道、三通道、四通道選擇,通訊速率支持標準1mbps,以及4mbps,-40℃～+85℃工業級工作溫度設計,功能豐富,使用方便,利于二次開發。 應用領域： 天津光達航電科技的mil-std-1553b總線產品廣泛應用于航空機載電子系統、飛機綜合航電系統、裝甲 車輛綜合電子系統、艦船綜合電子系統、導彈等武器系統中,構建仿真模擬及測試系統平臺。

其他備注

詳細特性描述： bc模式（總線控制器） 1~4個bc 自動bc重試,重試通道可選,重試次數可設1~2次 消息間隔時間可設,分辨率1μs 支持單條消息的定時發送,分辨率1ms 支持硬件消息條件跳轉功能 在發送過程中,可隨機暫�；騿�動指定的消息 在發送過程中,可動態更新 bc->rt類型消息的數據區 中斷和查詢兩種消息接收方式 采用鏈表的方式來管理消息,可以動態插入或刪除消息 根據要求,可設置硬件上自動過濾接收指定類型的消息 數據空間：4k×32×16bit 命令字空間：4k×16×16bit rt模式（遠程終端） 1~4組0-31個rt 非法命令表功能 中斷和查詢兩種消息接收方式 運行中可隨時讀取rt下的某個子rt接收到最 新 數據 單緩沖和循環緩沖數據發送方式,每個子rt的數據緩存可到4k×16bit 循環緩沖數據接收方式,緩沖區大小：1m×16bit 可以緩存4k條最 新 發送數據消息及4k條接收數據消息 bm模式（總線監視器） 1~4個bm 命令字過濾功能 采用循環緩沖接收數據 查詢方式來接收數據消息 1m × 16bit的數據區 可緩存128k條最 近監控到的消息 增強版支持： 變壓器耦合/直接耦合方式可編程 中斷可編程 支持自測試 bc和rt支持錯誤注入
