型號：woo123-l90h
量程：+/-90
度軸數：雙軸
分辨率：0.01°
供電電源：10～12v
輸出方式：rs232
工作溫度：-20～60℃

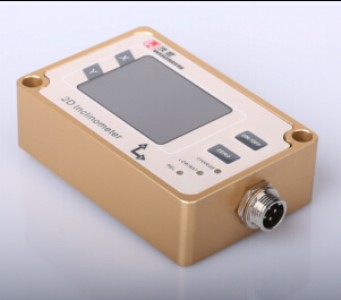

woosens數顯傾角
傳感器模塊woo123-l90h內部采用了歐洲原裝進口的mems傾角測量單元，具有高性能且低功耗的優點。同時該產品自帶一款液晶屏可供直觀的顯示x-y軸的實時傾角值，該模塊廣泛適用于各類直接測量，抗干擾能力強、長期穩定性好、溫漂小。此外，woo123系列數顯傾角模塊配置了rs232數字通信接口，客戶只需通過我們提供的通訊協議就可以讀取被測物體的傾斜角和俯仰角，分辨率可達0.01°。而且我們提供了豐富的指令使用戶可以很容易的對該模塊進行參數設置和修改。
woosens數顯傾角傳感器模塊woo123-l90h應用范圍
傾斜角度測量報警
水平調整
大壩、橋梁、建筑檢測
工程機械穩定性檢測
工業測量
測繪儀器
工業角度測量
主要特點
雙排數字顯示
雙軸±90°
穩定時間快
高分辨率0.01°
相對測量功能
零點校準功能
寬工作溫度-20～﹢60℃
ip65防護等級
woosens數顯傾角傳感器模塊woo123-l90h參數
電氣參數
工作電壓10-12 v（條件：寬電壓）
工作電流90-110 ma
工作溫度-20-60 ℃
電池工作時間4小時
性能參數
測量方向x-y
量程±90°
顯示分辨率0.01°
長期穩定性0.06°
零點誤差最大±0.2°，典型±0.1°
頻率響應10hz
溫度漂移最大0.008°/℃（條件：-15～+60℃）
相對精度0.05°（條件：±30°內）
0.08°（條件：±60°內）
0.15°（條件：±60°以上）
woosens數顯傾角傳感器模塊woo123-l90h操作說明
1.開/關機：關機時，按住on/off鍵1s出現倒計時，倒計時完成后進入開機測量模式；在開機測量模式時，長按on/off鍵2s關機。
2.相對測量：在開機測量模式時，長按zero鍵2s，顯示將會被關掉，直到顯示重新開啟，且黃色指示燈亮，即成功進入相對測量模式。再次長按該鍵，顯示和黃色指示燈滅，待顯示重新開啟，即退出相對測量模式。
3.零點校準：將產品放置于平面上，在開機測量模式時，同時長按on/off和zero兩鍵2s，進入零點校準模式，顯示屏第一行顯示“f---1”，第二行顯示“cal-1”。此時，短按zero鍵，校準第一點。完成后，第二行顯示”-o-k-“，1s后顯示”cal-2“。在同一位置旋轉180°，再次短按zero鍵，完成第二點校準，第二行顯示”-o-k-“，1s后關閉顯示以保存數據。完成后，顯示再次亮起。
4.零點清除：在關機狀態時，同時長按on/off和zero鍵2s，進入零點清除模式，顯示屏第一行顯示“f---2“，第二行顯示”-clr-”。短按zero鍵，即可完成清除，顯示屏第二行顯示“-o-k-”，1s后關閉顯示以保存數據，完成后，進入開機測量模式。
5．低電壓：低電壓時，藍色指示燈將會閃爍，提示用戶低電壓，需及時充電。
6．充電指示：充電時，紅色指示燈亮起，充滿后綠色指示燈亮起。
注：在任何設置狀態時，如果連續30s未操作，自動退出設置狀態。當持續5分鐘（默認）角度變化小于0.5°時，顯示將關閉，進入省電模式。
7．省電模式：在省電模式時，顯示屏將周期性的喚醒顯示當前角度，周期可設（默認5分鐘），顯示時長可設（默認3s）。當角度變化大于0.5°時，自動退出省電模式。
