一、主要特點：

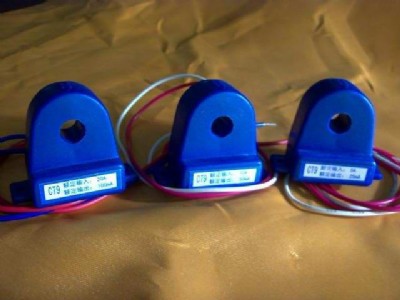

基于電磁互感隔離原理，按線性比例跟蹤檢測正弦波電流的無源交流隔離傳感器，主要功能在于擴程和隔離。通常在一個環形鐵芯上繞一定匝數的線圈構成，做成通孔形式，用于主回路大電流單匝穿孔通過互感器。設被測電流（一次電流）為i1，二次線圈匝數為n2，二次電流i2為：（一次線圈單匝n1=1）i2=i1/n2，可知，二次電流與被測電流成正比例關系。

二、測量優點： 紐線穿孔式使用方便，不用切斷主回路； 具有3kv～6kv高絕緣隔離作用； 主回路無插入損耗； 輸出電流信號傳輸遠、抗干擾強； 具有較高的二次負載，通過i/v轉換，非常容易與線性放大電路接口； 小電流測量時起始靈敏高、響應快； 優良的線性度和相交差； 次線圈匝數均在千匝至數千匝，調試后比值差（精度）高達0.1％；

無源交流隔離傳感器選用了高飽和磁密，高初始導磁率及低損耗的優質軟磁材料制造，使用了進口高速準確的環繞機，從而保證了測量起始的靈敏度、線性度、比值差（精度）和批量一致性。
由于鐵芯固有的磁飽和拐點，其過載能力在瞬態數十倍額定值電流沖擊時自保，所以在可靠性方面，它基本上是永久性元件。

目前，微型互感器已形成系列化產品，適用于1000v及以下電壓等級，5a～1ka電流等級的50hz～1khz正弦波測量，廣泛應用在電量變送器、電測儀器儀表、智能儀器儀表、智能開關柜、智能電機保護器、電力監控系統、電信監控系統中，作為數據采集中的隔離離、變換、傳送。又名：無源交流傳感器、無源交流采集器。

三、應用領域： kvac及以下交流裝置與系統集成工程； 主回路與測量回路強弱電之間隔離采樣； 檢測、監視、控制； 動力起動過流過載保護；

四、技術性能指標： 頻率范圍 40hz～1khz； 安  全隔離（i1/i2殼體）沖擊電壓：4kvp 、1.2/50us； 工頻耐壓：3kvac、1ma、1min； 絕緣電阻： 》100mω，500vdc； 輸出浪涌限制（s1/s2）vr能力：65vac、205a、20us； 工作溫度：-25～+70℃； 儲存溫度：-40～+80℃； 工作濕度：10～90％（無凝露）； 大氣壓力：860～1060mbar； 溫度系數：《50ppm/℃

五、型號與規格：
