產品概述開關柜內的發生短路弧光的功率可高達100mw,電弧燃燒所產生的能量與電弧的燃燒時間及短路電流變化值呈指數倍增長（如下圖所示）,燃燒產生的高溫、高壓將會逐步摧毀元器件、銅排以及整套開關柜,高強度的電弧光和有毒氣體對人體也有巨大的傷害。

在我國中、低壓母線短路故障中,重點設備和人員傷害主要有電弧光引起,然而,我國的大多數中低壓母線沒有設置快速母線保護,而只是采用了簡單的消弧裝置和變壓器后備保護。這些保護動作速度慢,往往會延長故障切除時間,從而進一步擴大設備損壞程度,影響整個電網的安 全運行。

產品組成

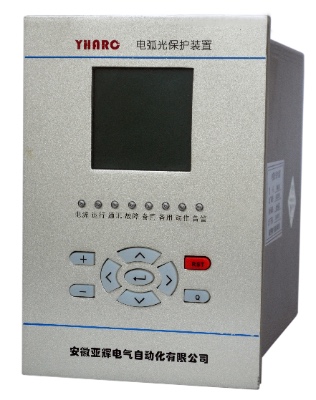

2.1主控單元zk

功能

a.2組三相電流、零序電流檢測；

b.160*160尺寸lcd顯示；

c. 標配6路高速跳閘接點；

d. 標配4路開入量；4路可編程繼電器輸出

e. 裝置最多可以接入20路弧光傳感器信號；

f.跳閘邏輯可選,弧光加電流判據,確保跳閘可靠性；

g. 標準rs485通訊接口,支持modbus標準規約；

h. 單元自檢功能,包括裝置硬件故障；

2.2 光纖電弧光傳感器

a.  光纖傳輸

b.  標準化st接頭

c.  動作閥值可以調節

產品特點3.1動作迅速可靠

采用了特殊算法,可以在短時間內判斷弧光變化信號和電流變化信號并迅速出口,確保開關柜內設備的弧光在100ms以內切除。

3.2 跳閘邏輯可靠性高

根據弧光產生時的特點,裝置采用弧光和電流雙重判據,判據簡單且可以有效的保證動作的準確性。

3.3強大的電氣性能

故障弧光探頭、連接線全部采用光纖,具有超強的電氣隔離效果。裝置完全滿足emc的標準,保證了弧光保護系統的整體穩定性和動作的可靠性。

3.4 故障

信息記

錄全面

在故障弧光發生并引起裝置跳閘后,主控單元可以準確的記錄弧光探頭位置,且可以詳細記錄動作時刻的故障相電流值。

3.5 抗電磁干擾能力強

   全面滿足emc四級要求,抗干擾能力卓越。
