1.產品介紹:
基材：聚酰亞胺 /聚脂基材厚度：0.025mm---0.125mm
銅箔厚度：0.009mm0.018mm 0.035mm 0.070mm 0.010mm
雙面壓延銅 可折疊性好、抗拉強度好，材料伸縮性較�。�
疊層分析：pi膜＋膠＋基材（線路銅＋膠＋pi基材＋膠＋線路銅）＋膠＋pi膜；
耐焊性：85---105℃/ 280℃---360℃

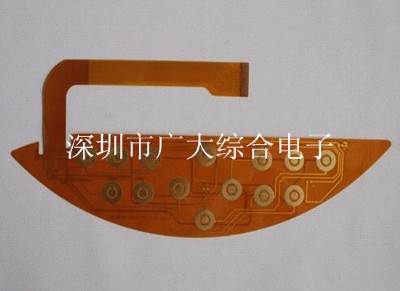

產品范圍：天線板，電容屏 、屏蔽排線、模組板、攝像頭板、背光源板、燈條板、鏤空板、排線板、手機板、觸摸屏板，按鍵板等等
最小線寬線距：0.075mm/0.075mm(3mil/3mil)
最小鉆孔孔徑：0.15mm(6mil)
最小沖孔孔徑：φ0.50mm
最小覆蓋膜橋寬：0.30mm
鉆孔最小間距：0.20mm
抗繞曲能力：＞15萬次
蝕刻公差：±0.25 mil
曝光對位公差：±0.05mm(2mil)
油墨類型：感光阻焊油，紫外光固化油，局部阻焊油+保護膜，可剝離阻焊油，碳漿，銀漿
油墨顏色：常用色有綠，黃，黑，其它色可以根據客戶需求調制
投影打孔公差：±0.025mm(1mil)
貼pi膜對位公差：＜0.10mm(4mil)
貼補強及膠紙對位公差：＜0.1mm(4mil)
表面鍍層工藝：環保rohs,osp抗氧化，表面沉金處理；
客供資料方式：gerber文件、powerpcb文件、protel文件、pads2007文件、autocad文件、orcad文件、pcbdoc文件、樣板等.
2.優缺點：
多層線路板的優點:組裝密度高、體積小、質量輕,因為高密度裝配、部件(包括零部件)間的連線減少,從而增加了可靠性;能增加接線層,然后增加設計彈性;
也可以構成電路的阻抗,可形成具有一定的高速傳輸電路,可以設定電路、電磁屏蔽層,還可安 裝金屬芯層滿足特殊熱隔熱等功能與需求;安 裝方便、可靠性高。
多層pcb板的缺點(不合格):成本高、周期長;需要高可靠性檢驗方法。多層印制電路是電子技術、多功能、高速度、小體積大容量方向的產物。
隨著電子技術的發展,特別是大規模和超大規模集成電路的廣泛應用,多層印制電路密度較高的快速、高精度、高數改變方向出現細紋。
貼片要點：
fpc表面smt的工藝要求與傳統硬板pcb的smt解決方案有很多不同之處，要想做好fpc的smt工藝，最重要的就是定位了。因為fpc板子的硬度不夠，較柔軟，如果不使用專用載板，就無法完成固定和傳輸，也就無法完成印刷、貼片、過爐等基本smt工序。[2]
發展前景：
fpc未來要從四個方面方面去不斷創新，主要在：
1、厚度。fpc的厚度必須更加靈活，必須做到更薄；
2、耐折性�？梢詮澱凼莊pc與生俱來的特性，未來的fpc耐折性必須更強，必須超過1萬次，當然，這就需要有更好的基材；
3、價格�，F(xiàn)階段，fpc的價格較pcb高很多，如果fpc價格下來了，市場必定又會寬廣很多。
4、工藝水平。為了滿足多方面的要求，fpc的工藝必須進行升級，最小孔徑、最小線寬/線距必須達到更高要求。
