1489-ebd7長按1.5秒開關機芯片

一． 功能說明

供電方式：dc3.7v充電鋰電池。兩路輸入控制,兩路輸出：1路高電平、1路低電平（2路同步輸出）。

上電不工作,長按key1按鍵1.5秒開機,outh輸出高電平、outl輸出低電平。再長按 1.5 秒關機,outh翻轉為低電平、outl翻轉為高電平。

opt：檢測到高電平輸入時,outh輸出高電平、outl輸出低電平,opt一直檢測到高,outh一直保持高電平輸出；outl一直保持低電平輸出,直到opt高信號消失。

注意：opt檢測到高電平時,key觸發開關無效。

二． 電氣參數 （vdd=3.0v  ta=25℃）

參數 符號 小值 典型值 大 值 單位 條件

工作電壓 vdd 2.4 3.0 5.0 v

工作電流 iop 3 ma

靜態電流 istb 10 ua

驅動電流 iol 30 ma

工作溫度 ta -10 25 70 ℃

儲存溫度 tstg -20 25 100 ℃

三． 封裝腳位圖（sot23-6）

管腳號 符號 功能描述

1 outh 高電平輸出

2 gnd 電源負

3 outl 低電平輸出

4 key 觸發開關

5 vdd 電源正

6 opt 信號檢測

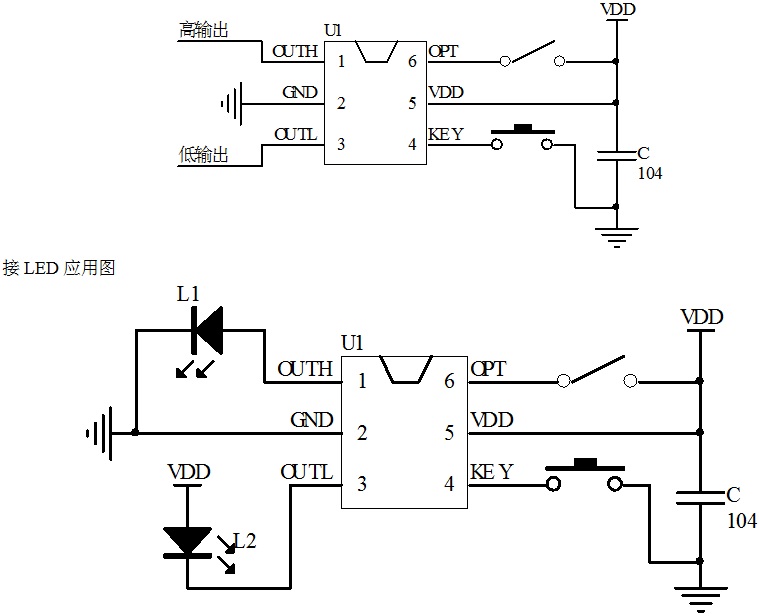

四． 電路圖參考

六． 版本說明

版本 日期 描述

1489-ebd7 2021/3/27 v01初版
