ecj22081-4725e7  震動開關定時60秒芯片

一． 功能說明

供電電壓：dc3v。一路震動（常閉常開）開關輸入控制,兩路信號同步低電平輸出（可二選一）。

上電不工作,觸發震動開關進入工作模式out輸出低電平60秒,60秒后進入休眠。如果震動開關一直閉合,則默認只觸發一次。60秒內震動開關斷開再閉合,重新計時。

二． 電氣參數 （vdd=3.0v  ta=25℃）

參數 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 1.8 3.0 5.0 v

工作電流 iop 1 ma

靜態電流 istb 0.9 ua vdd=5.0v

驅動電流低電平輸出 iol 20 ma vdd=5.0v,vol=0.7v

驅動電流高電平輸出 ioh 6 ma vdd=5.0v,voh=vdd-0.7

過vdd極限電流 ivddmax 50 ma

過gnd極限電流 igndmax 50 ma

工作溫度 ta -10 25 70 ℃

儲存溫度 tstg -20 25 100 ℃

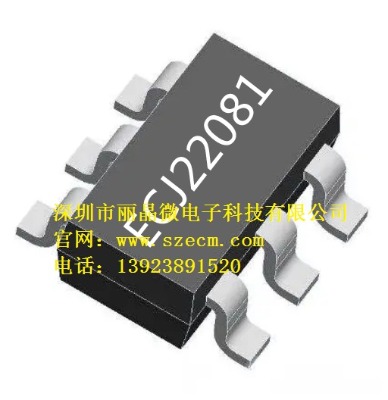

三． 封裝腳位圖（sot23-6）

管腳號 符號 功能描述

1 key 滾珠開關

2 gnd 電源負

3 out1 信號輸出,低電平有效

4 out2 信號輸出,低電平有效

5 vdd 電源正

6 nc 懸空

四． 電路圖參考

主控推led應用圖

*c2電容可根據電源實際需要調整或省略

五． 封裝尺寸圖（sot23-6）

六． 版本說明

版本 日期 描述

ecj22081-4a04ce 2022/5/19 v01初版

ecj22081-4725e7 2022/5/28 v02改震動開關
