eh2728-9377 低功耗電子開關芯片

一．功能說明

一路按鍵輸入控制兩路電平信號同步輸出（可二選一）。上電out1為高電平,out2為低電平。短按按鍵觸發開機out1輸出低電平,out2輸出高電平,再短按按鍵電平翻轉（out1輸出高電平,out2輸出低電平）,依次循環。開機和關機狀態下芯片都是低功耗。

二．極限參數

absolute maximum ratings

voltage applied at vdd to vss .........................................................................................- 0.3v to 6.0v

voltage applied at any pin to vss............................................................................- 0.3v to vdd+0.3v

operating ambient temperature.......................................................................................-40°c to 85°c

storage ambient temperature ....................................................................................... -40°c to 120°c

三．電氣參數（vdd=3.0v  ta=25℃）

參數 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 2.4 3.0 5.0 v

工作電流 iop 5 ua vdd=3.0v小于5ua

靜態電流 istb 5 ua vdd=3.0v小于5ua

驅動電流低電平輸出 iol 14 ma vdd=5.0v,vol=0.7v

驅動電流高電平輸出 ioh 6 ma vdd=5.0v,voh=vdd-0.7

過vdd極限電流 ivddmax 50 ma

過gnd極限電流 igndmax 50 ma

工作溫度 ta -40 25 85 ℃

儲存溫度 tstg -40 25 90 ℃

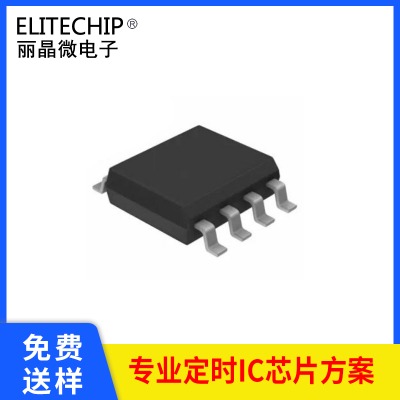

四．封裝腳位圖（sop-8）

管腳號 符號 功能描述

1 vdd 電源正

2 key 開關控制腳

3 nc 懸空

4 nc 懸空

5 nc 懸空

6 out2 上電低電平,觸發高電平輸出

7 out1 上電高電平,觸發低電平輸出

8 gnd 電源負

五．電路圖參考

主控推led應用圖參考

*c2電容可根據電源實際需要調整或省略

六．封裝尺寸圖（sop-8）

七.版本說明

版本 日期 描述

eh2728-9377 2022/8/6 v01初版
