| 規格：EC210312-1ABD-89E | 數量：1000000個 | |
| 產地：廣東 | 產品編號：bh411214119891565 |

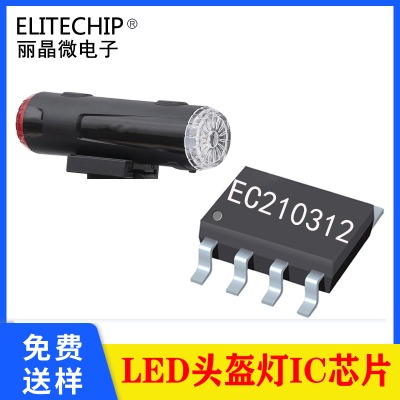

ec210312-1abd-89ed頭盔警示燈芯片
一． 功能說明
供電方式：3.7v鋰電供電。頭盔應急燈芯片,一路按鍵輸入控制,五路led高電平輸出。上電led不工作,共四種閃爍模式；
短按一下按鍵,五路led常亮。
再短按一下按鍵,全閃(4hz)。
再短按一下按鍵,來回閃。
再短按一下按鍵,漸明漸暗呼吸閃。
再短按一下按鍵,滅。依次循環。
二． 電氣參數（vdd=5.0v ta=25℃）參數符號最 小值典型值最 大 值單位條件工作電壓vdd2.43.05.0v 工作電流iop 3mafcpu=2mhz@xtal-4m靜態電流istb 10uavdd=5v, wdt 開, lvr 關 驅動電流iol 30mavol=0.6v工作溫度ta-102570℃ 儲存溫度tstg-2025100℃
三． 封裝腳位圖（sop-8）
管腳號符號功能描述1vdd電源正2out4led4輸出,高電平有效3out5led5輸出,高電平有效4key觸發開關5out1led1輸出,高電平有效6out2led2輸出,高電平有效7out3led3輸出,高電平有效8gnd電源負
四． 電路圖參考
*c2電容可根據電源實際需要調整或省略
五． 封裝尺寸圖（sop-8）
六． 版本說明版本日期描述ec210312-1abd-89ed2021/3/12v01初版
