貼片電阻（smd resistor）是金屬玻璃鈾電阻器中的一種，是將金屬粉  和玻璃鈾粉  混合，采用絲網印刷法印在基板上制成的電阻器。貼片電阻阻值誤差精度有±1％、±2％、±5％、±10％精度，常規用的最多的是±1％和±5％。它具有耐潮濕，高溫，溫度系數小的特點。

1基本介紹 簡述
　　chip fixed resistor

　　(注：以下片式固定電阻器皆叫做貼片電阻)

分類
　　貼片電阻分為以下幾大類：

　　類型
 　　參考國際的分類

　　常規系列厚膜貼片電阻
 　　general purpose general purpose， 0201 - 0805

　　general purpose， 1206 - 2512

　　高精度高穩定性貼片電阻
 　　high precision - high stability high precision - high stability， 0201 - 0603

　　high precision - high stability， 0805 - 1210

　　high precision - high stability， 2010 - 2512


　　高精密貼片電阻 - ar 系列的特性與用途

　�。� 超精密性 ±0.01％ ~ ±1％

　　－ tan 和 nicr 真空濺鍍

　�。� 溫度系數只有 ±5ppm/°c ~ ±50ppm/°c

　�。� wide r-value range

　�。� products with pb-free terminations meet rohs requirments
貼片電阻常應用于

　�。� 【敏感詞】國人都懂的療設備

　�。� 精密量測儀器

　�。� 電子通訊，轉換器，印表機

　�。� automatic equipment controller

　　－ communication device， cell phone， gps， pda

　　－ 一般消費性產品

　　常規系列薄膜貼片電阻

　　general purpose thin film general purpose thin film， 0201-2512

　　低阻值貼片電阻

　　low ohmic low ohmic， 0402 - 1206

貼片電阻　　low ohmic， 2010 - 2512

　　貼片電阻陣列

　　arrays arrays， convex【敏感詞】concave

　　貼片電流傳感器

　　smd current sensors current sensors - low tcr

　　貼片網絡電阻器

　　network network， t-type【敏感詞】l-type

　　另有貼片厚膜排阻，貼片打線電阻，貼片高壓電阻，貼片功率電阻等！

2特性 　　·體積小，重量輕；

　　·適應再流焊與波峰焊；

　　·電性能穩定，可靠性高；

　　·裝配成本低，并與自動裝貼設備匹配；

　　·機械強度高、高頻特性優越。

3命名 　　國內貼片電阻的命名方法：

　　1、5％精度的命名：rs-05k102jt

　　2、1％精度的命名：rs-05k1002ft

　　r －表示電阻

　　s －表示功率0402是1/16w、0603是1/10w、0805是1/8w、1206是1/4w、 1210是1/3w、1812是1/2w、2010是3/4w、2512是1w。

　　05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

　　k －表示溫度系數為100ppm

　　102－5％精度阻值表示法：前兩位表示有效數字，第三位表示有多少個零，基本單位是ω，102=1000ω=1kω。1002是1％阻值表示法：前三位表示有效數字，第四位表示有多少個零，基本單位是ω，1002=10000ω=10kω。

　　j －表示精度為5％、f－表示精度為1％。

　　t －表示編帶包裝

　　±5％精度的常規是用三位數來表示例 例512，前面兩位是有效數字，第三位數2表示有多少個零，基本單位是ω，這樣就是5100歐，1000ω=1kω，1000000ω=1mω

　　為了區分±5％，±1％的電阻，于是±1％的電阻常規多數用4位數來表示 ，這樣前三位是表示有效數字，第四位表示有多少個零4531也就是4530ω，也就等于4.53kω。

4封裝尺寸 封裝與尺寸表
　　英制 公制 長(mm) 寬(mm) 高(mm) a(mm) b(mm)

　　0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05

　　0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10

　　0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20

　　0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20

　　1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20

　　1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20

　　1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20

　　2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20

　　2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20

　　注：貼片網絡電阻 rcn 系列是在真空中濺鍍上一層合金電阻膜于陶瓷基板上，加玻璃材保護層及三層電鍍而成，可靠度高，外觀尺寸均勻，精確且具有溫度系數與阻值公差小的特性。

　　抗蝕超薄膜貼片電阻 pr系列

　　thin film smd resistor 特性

　�。� 采用鎳鉻皮膜為特殊抗酸  抗?jié)癖∧?

　�。� 非常小的公差精度 ±0.1％

　　－ 低溫度系數 ±25 ppm/°c

　�。�自動化設備

用途
　�。� 高端計算機

　　
松下貼片壓敏電阻－ 工業設備

　�。� 阻值范圍廣

　�。� 自動控制設備

　　－ 通訊設備�。� 【敏感詞】國人都懂的療設備

　�。� 高科技多媒體電子設備

5封裝功率 封裝與功率關系
　　貼片電阻的封裝與功率關系：

　　封裝 額定功率@ 70°c 最大工作電壓 英制 公制 常規功率系列 提升功率系列

　　0201 0603 1/20w / 25

　　0402 1005 1/16w / 50
　　0603 1608 1/16w 1/10w 50

　　0805 2012 1/10w 1/8w 150

　　1206 3216 1/8w 1/4w 200

　　1210 3225 1/4w 1/3w 200

　　1812 4832 1/2w / 200

　　2010 5025 1/2w 3/4w 200

　　2512 6432 1w / 200

公式
　　電壓=√功率x電阻值(p=v2/r) 或最大工作電壓兩者中的較小值

6識別方法 　　貼片元件具有體積小、重量輕、安  裝密度高，抗震性強．抗干擾能力強，高頻特性好等優點，廣泛應用于計算機、手機、電子辭典、【敏感詞】國人都懂的療電子產品、攝錄機、電子電度表及vcd機等。貼片元件按其形狀可分為矩形、圓柱形和異形三類。按種類分有電阻器、電容器，電感器、晶體管及小型集成電路等。貼片元件與一般元器件的標稱方法有所不同。

　　下面主要談?wù)勂瑺铍娮杵鞯淖柚禈朔Q法：

　　片狀電阻器的阻值和一般電阻器一樣，在電阻體上標明．共有三種阻值標稱法，但標稱方法與一般電阻器不完全一樣。

數字索位標稱法
　　(一般矩形片狀電阻采用這種標稱法)

　　數字索位標稱法就是在電阻體上用三位數字來標明其阻值。它的第一位和第二位為有效數字，第三位表示在有效數字后面所加“0”的個數．這一位不會出現字母。

　　例如：“472′’表示“4700ω”；“151”表示“150ω”。 如果是小數．則用“r”表示“小數點”．并占用一位有效數字，其余兩位是有效數字。

　　例如：“2r4″表示“2．4ω”；“r15”表示“0．15ω”。

色環標稱法
　　(一般圓柱形固定電阻器采用這種標稱法)

　　貼片電阻與一般電阻一樣，大多采用四環(有時三環)標明其阻值。第一環和第二環是有效數字，第三環是倍率。例如：“棕綠黑”表示”15ω”；“藍灰橙銀”表示“68kω”誤差±10％。

e96數字代碼與字母混合標稱法

貼片電阻相關圖片　　數字代碼與字母混合標稱法也是采用三位標明電阻阻值，即“兩位數字加一位字母”，其中兩位數字表示的是e96系列電阻代碼。它的第三位是用字母代碼表示的倍率。例如：“51d”表示“332×103；332kω”；“249y”表示“249×10-2 ； 2.49ω”。

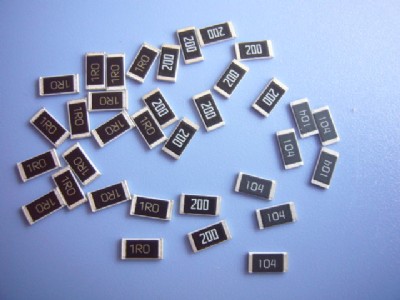

貼片電阻相關圖片
7選購 　　表面組裝技術(smt)的應用已十分普遍，采用smt組裝的電子產品的比例已超過90％。中國從八十年代起開始應入smt技術。隨著小型smt生產設備的開發，smt的應用范圍在進一步擴大，航空、航天、儀器儀表、機床等領域也在采用smt生產各種批量不大的電子產品或部件。

　　除了電子產品開發人員用貼片式器件開發新產品外，維修人員也開始大量地維修smt技術組裝的電子產品。

　　介紹應用量最大的貼片電阻、電容及電感的主要參數及規格，以求對開發人員、維修人員選購這些貼片式元件有所幫助。

　　貼片電阻的型號并不統一，由各生產廠家自行設定，并且型號特別長(由十幾個英文字母及數字組成)。在選購時如能正確地提出貼片電阻各種參數及規格，那就能很方便地選購(或訂購)到所需的電阻了。

　　貼片電阻有5種參數，即尺寸、阻值、允差、溫度系數及包裝。

　　1、尺寸系列貼片電阻系列一般有7種尺寸，用兩種尺寸代碼來表示。一種尺寸代碼是由4位數字表示的eia(美國電子工業協會)代碼，前兩位與后兩位分別表示電阻的長與寬，以英寸為單位。另一種是米制代碼，也由4位數字表示，其單位為毫米。不同尺寸的電阻，其功率額定值也不同。表1列出這7種電阻尺寸的代碼和功率額定值。

　　2、阻值系列 標稱阻值是按系列來確定的。各系列是由電阻的允差來劃分的(允差越小則阻值劃分得越多)，其中最常用的是e-24(電阻值的允差為±5％)所示。

　　貼片電阻表面上用三位數字來表示阻值，其中第一位、第二位為有效數，第三位數字表示后接零的數目。有小數點時用“r”來表示，并占一位有效位數。標稱阻值代號表示方法。

貼片電阻
　　3、允差貼片電阻(碳膜電阻)的允差有4級，即f級，±l％；g級，±2％；j級，±5％；k級，±10％。

　　4、溫度系數貼片電阻的溫度系數有2級，即w級，±200ppm/℃；x級，±looppm/℃。只有允差為f級的電阻才采用x級，其它級允差的電阻一般為w級。

　　5、包裝主要有散裝及帶狀卷裝兩種。

　　貼片電阻的工作溫度范圍為-55--+125℃，最大工作電壓與尺寸有關：0201最低，0402及0603為50v，0805為150v，其它尺寸為200v。

8尺寸代碼 　　應用最廣的貼片電阻的尺寸代碼是0805及1206．并且逐步有趨勢向0603發展，0402和0201兩種封裝常用于集成度較高的產品中，其對smt工藝水平也提出較高的要求。最常用的允差為j級。

　　用戶在選擇各電阻、電容、電感時，需要根據元件的應用場合來有針對性的選擇和購買，如遇到使用若干種貼片元件時，可多購買一些，但由于貼片電阻體積非常小，如何保存和整理給工程師帶來了很大的麻    煩，建議工程師在選購貼片元件的同時可以購買貼片元件小盒子對元件進行存放，但由于這種小盒子的密封不嚴，當元件在潮濕地區長時間存放時，會在焊接處產生氧化造成假焊，或購置創易貼片電阻樣品冊，可避免上述問題且可以購買到全系列電阻，但成本較高，每種電阻的數量不多。

9標法 　　貼片電阻是一款體積小，重量輕，電性能穩定可靠性高，裝配成本低，機械強度高、高頻特性優越諸多優點積與一身的產品，他的最小精密度可達到超精密性 ±0.01％ ~ ±1％ 。

　　還有很多人不懂貼片電阻的標識，不知道它的阻值如何讀取，宇順電子就詳細為大家介紹貼片電阻的標法與阻值讀取。

　　例：103貼片電阻的阻值是多少？貼片電阻用單位歐表示，貼片電阻103是10k電阻的縮寫，其103中的1表示1 0表示0 3表示 10后面有3個零，既變成了10000=10k 、104 224 474的意思也是這，104就是表示10后面四個零。 224表示22后面四個零， 474表示47后面4個零。

10誤差 　　精密貼片電阻是什么？精密貼片電阻是說貼片電阻的誤差比較小一般叫做誤差1％貼片電阻，最小誤差（精度）可達到0.01％溫度系數低至±5ppm/℃，是業界極少能做到的：其可應用于精密儀表、通訊用電子產品及可攜式電子產品。

　　那么很多人會問，貼片電阻那么小如果不測試5％和1％能區別出來嗎？

　　問的好，那么下面就對照下5％與1％貼片電阻的區別在哪里。

　　5％系列貼片電阻用3位數字表示：這種表示方法前兩位數字代表電阻值的有效數字，第3位數字表示在有效數字后面應添加”0”的個數.當電阻小于10ω時，在代碼中用r表示電阻值小數點的位置，這種表示法通常用有阻值誤差為5％電阻系列中.比如：330表示33ω，而不是330ω；221表示220ω；683表示68000ω即68kω；105表示1mω；6r2表示6.2ω。

　　1％系列精密貼片電阻用4位數字表示：這種表示法前3位數字代表電阻值的有效數字，第4位表示在有效數字后面應添加0的個數。當電阻小于10ω時，代碼中仍用r表示電阻值小數點的位置，這種表示方法通用用有阻值誤差為1％精密電阻系列中.比如：0100表示10ω而不是100ω；1000表示100ω而不是1000ω；4992表示49900ω，即49.9kω；1473表示147000ω即147kω；0r56表示0.56ω。

　　貼片電阻表面上都是有刻字母的，如果只有三位數字那么就是誤差5％的，如果有4位數字那么就是誤差1％的。
