一般描述

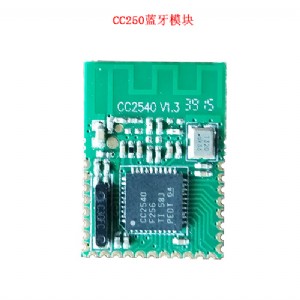

1、cc2540tr2.4 rf 模塊為針對藍牙低功耗，低成本的片上系統（soc）應用

模塊。

2、該模塊內含一個 rf 收發器和一個工業級 8051 內核。

3、該 rf 模塊適用于低功耗需求應用系統中。

4、符合全球無線電頻率法規的無線系統，包括：etsi en 300 328 和 en 300

440 class 2（歐洲），fcc cfr47 part 15（美國）和 arib std-t66（日本）。

5、優異的鏈路預算（高達 97db），從而無需外部天線端子的情況下實現遠距

離應用。

6、擁有精確的數字接收信號強度指示器。

7、較寬供電電壓壓范圍（2v 到 3.6v）。

8、可編程配置的輸出功率：-23dbm 到 4dbm。

8051 mcu

1、高性能和低功耗的 8051 微控制處理器。

2、128kb（cc2540f128）或 256kb（cc2540f256）的在線可編程 flash。

3、8kb 的 sram。

4、5 個 dma 通道。

5、高可靠性 aes 加密處理器。

6、具有全速模式的 usb 接口

7、21 個通用 i/o 外接引腳（其中包括 19 個 4ma 驅動能力的引腳和 2 個 20ma

驅動能力的引腳）。

8、具有一個 16 位和 2 個 8 位通用定時器。

9、一個帶有外部信號捕捉功能的 32khz 休眠定時器。

10、兩個 usart，能夠支持多種串行通信協議。

11、8 通道且分辨率可配置的 12 位 adc。

12、內部集成了高性能運算放大器和超低功耗模擬比較器。

13、電池電壓監測和溫度傳感器。

14、rx 模式下電流低至 19.6ma。 15、tx 模式下（-6dbm）電流為 24ma。

16、休眠模式 1（從該模式喚醒到活動模式僅需 3us）下：235ua。 17、休眠模式 2（休眠定時器打開）：0.9ua。

18、休眠模式 3（外部中斷開）：0.4ua。

應用領域

1、可用于 2.4ghz 低功耗藍牙系統。

2、可用于手機外圍附件。

3、體育及休閑器材。

4、消費類電子。

5、人機交互設備（鍵盤，鼠標，遙控器）。

6、usb 收發 dongle。

7、醫  療保健設備。 電氣特性 測試條件：ta=25°c，vcc=3v

技術指標參數備注電壓范圍2.0v -- 3.6v直流頻率范圍2402mhz to 2480mhz可編程配置頻率誤差+/-40ppm調制方式gfsk數據傳輸速率250kbps傳輸距離200m空曠環境輸出功率-23dbm to 4dbm可編程配置接收靈敏度-93dbm高增益模式接收靈敏度-87dbm標準模式接收電流22.1ma高增益模式接收電流19.6ma標準模式發射電流27ma0dbm 輸出功率天線阻抗50ohm工作溫度-20℃ -- 85℃電壓范圍2v -- 3.6v尺寸大小15mm x 21mm
