★頻率范圍：300khz~ 3g/6ghz
★集成化1hz分辨率合成信號源
★用外部磁盤驅動器直接存儲/調用
★時域分析
★用測試序列功能實現復雜的測試過程
★達100db的動態范圍
★可測量群延遲和與線性相位的偏離
★0.001db,0.010,0.01ns的標記分辨率
★提高內置精度
★掃描諧波測量

描述

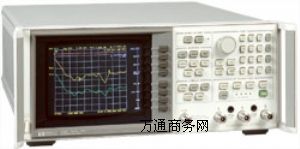

    hp8753c網絡分析儀為實驗室和生產測試領域提供了優越的rf網絡測量設備。當組合一套測試裝置，它為分析300khz~6ghz的有源和無源網絡、器件與元件的線性特性提供了完滿的解決途徑。網絡分析儀有兩個獨立的顯示通道，你可以同時測量待測器件的反射和傳輸特性，并以重疊或分離屏面的形式觀察測量結果。便于使用的預編程按鍵使你能快速測量待測器件的幅度、相位或群延遲特性。
    測試時序功能允許一次鍵入來迅速、反復執行復雜的任務。在時序工作方式下，只需從面板測量一次，分析儀便能儲存鍵入，以至無需額外編程。還可以利用測試時序經hp-ib端口對其它裝置進行控制。另一些提高效率的措施包括繪圖儀/打印機緩沖區、極限測試、任意頻率測試和標記跟蹤功能。分段校準和內插誤差修正能提高h(yuǎn)p8753c分析儀已校頻率范圍的某一區段上的矢量精度。
    集成化的合成信號源提供大于100mw的輸出功率、1hz頻率分辨率和線性、對數、列表、功率和連續波掃描類型。三個調諧接收機在300khz ~ 3ghz(選件006擴展到6ghz)上在超過100db的動態范圍內進行獨立功率測量或同時進行比值測量。當hp8753c連接hp85047a測試裝置時，可以從300khz~3ghz或從3mhz~6ghz(測試裝置帶有倍頻器)研究待測設備的反射和傳輸特性。

非線性器件測試
    hp8753c具有測量非線性器件特性的能力，當增加了諧波測量功能（選件002），可以直接或相對于基本載波顯示放大器的掃描、二次和三次諧波電平。當一個作為基本信號的掃描頻率低于16mhz時，可以快速和方便的測量達40dbc放大器諧波，使用同樣的測試設備通常還用來測量增益。功率計校準相對絕對輸入或輸出電平敏感的器件提供穩幅的絕對功率。hp8753c自動對hp436a、hp437b、或hp438a功率計進行控制，使在測試系統中任何處的功率都調到具有功率計的精度。分析儀還完成混頻器統調和變頻損耗測量。還能進行固定if和掃描if測量。

時域分析
    hp 8753c（帶選件010）具有顯示網絡時域響應的功能，分析儀計算頻域響應的傅立葉逆變換，顯示網絡的反射或傳輸系數與時間的關系。
    hp 8753c提供了兩種時域模式，低通模式提供傳統的時域反射計(tdr)測量能力，并給出網絡的階躍響應和沖擊響應。這種模式給出在不連續狀態的阻抗(r，l，c)類型的信息。帶通時域模式，只有脈沖激勵，沒有頻率限制，并給出頻率選擇設備的時域響應，比如saw濾波器或天線。選通功能可以用來選擇性隔離一個信號響應，并觀察一個沒有自身線路干擾的部件的單個部分的頻域響應。
