產品介紹

現場進行繼電保護檢驗以及開關檢修試驗時,為了確保運行中直流系統的安全,防止因為誤接線﹑誤碰,誤試驗等原因造成直流失地,直流短路,直流空開越級跳閘﹑交流串入直流等異常和故障，甚至造成保護和開關誤動的嚴重后果，因此相關規程均規定禁止從運行設備上直接取得試驗電源。

    其中《繼電保護和電網安全自動裝置現場工作保安規定》第3．10規定：禁止從運行設備上直接取得試驗電源。《繼電保護及電網安全自動裝置檢驗條例》第2．1．2規定：不允許用運行中設備的直流支路電源作為檢驗時的直流電源。《繼電保護和電網安全自動裝置檢驗規程》dl/t995-2006中第5．2．7規定：現場應提供安全可靠的檢修試驗電源，禁止從運行設備上接取試驗電源�！峨娏ο到y(tǒng)繼電保護及安全自動裝置反事故措施要點》第12．4部分試驗應采用和保護同一直流電流，試驗用直流電源應由專用熔斷器供電。

   《國家電網公司十八項電網重大反事故措施》(試行)繼電保護專業重點實施要求中第8．4．8條規定：應加強對直流系統的管理,防止直流系統故障,特別要重點防止交流電混入直流回路,造成電網事故。

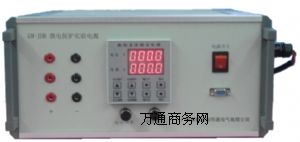

我公司根據上述規程的要求，開發出gm-jdb便攜式繼電保護試驗電源，為現場繼電保護檢驗以及開關試驗提供直流試驗電源,實現直流試驗電源與運行直流電源徹底分開,防止繼電保護檢驗時發生直流系統故障以及交流串入直流事故,確保電網的安全穩定運行。

技術參數

1、 輸入電壓：交、直流兼容ac(176～264)v，(45～50)hz；dc(250～370)v。當輸出電壓降低時允許輸入電壓下限相應下降。

2、輸出穩壓值可調范圍：(0～260)v；輸出恒流值可調范圍：(0～30)a。
3、電壓調整率：穩壓≤0.2％；負載調整率：穩壓≤0.5％；恒流≤0.5％。
4、整機效率：≥92％；紋波電壓：總紋波電壓vpp≤2％；100hz紋波電壓vpp≤250mv。

5、穩壓精度≤0.5％；紋波系數≤0.5％；穩流精度≤1％。
5、輸出電壓：顯示準確度±1.2％；輸出電流：顯示準確度±1.2％。
6、開機輸出電壓過沖：2≤％(1v)。
7、絕緣電阻：輸入－輸出：≥20mω；輸入－機殼：≥20mω；輸出－機殼：≥80mω。
8、絕緣強度：輸入－輸出：ac1500v，10ma，1分鐘； 輸入－機殼：ac1500v，10ma，1分鐘；輸出－機殼：ac1500v，10ma，1分鐘。
9、整機過熱保護溫度閥值：(75～85)℃。
10、平均無故障時間：≥50000h。

11、外形尺寸：270×280×120mm(參考尺寸) ，可根據用戶要求定制。整機重量：凈重8kg。
