固定式超聲波流量計安裝規范
固定式超聲波流量計安裝規范

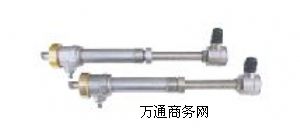

固定式超聲波流量計tds-100（外夾、插入、法蘭式）
新一代tds-100系列超聲波流量計/電池供電型超聲波水表是在tds-100第7版、第11版超聲波流量計及第9版超聲波水表的基礎上，采用ti的msp430fg4618低功耗單片機，最新開發的高性能、低價格、可靠性好、功能強大的全新系列產品，無論在測量精度、測量穩定性、通訊協議、抗干擾性、使用方便性方面都有了很大的提高。 主機有壁掛、盤裝、防爆、本地顯示型可選；傳感器有外夾、插入、法蘭式可選。其中外夾與插入傳感器可實現帶水帶壓安裝。
產品特點：
◆ 每個周期采樣次數提高到了128次（第七版50次），并改進了流量計算方法，使測量更穩定，能夠滿足絕大多數清水和污水以及多種化學液體的流量測量需求，甚至含有大量懸浮物的紙漿也可以測量
◆ 改進了掉電處理，增加了掉電保存的數據內容
◆ 增加了一個模擬運行功能，可在不連接傳感器的情況下，實現流量計功能的測試和聯網軟件的調試
◆ 手動累積器累積、內置批量控制器的間隔時間從500sm縮短到了5sm，精度更高。
◆ 使用了電氣隔離的直流電源供電并加有防雷保護線路，使主機可靠性和抗干擾性大大提高，在變頻和高壓條件下可以穩定的工作。
tds-100型超聲波流量計已成功地應用于各行業的計量工作。測量范圍15-6000mm(0.5-20英寸)，各種流體：水、純水、污水、海水、化工流體、河水、燃料油、含懸浮物的紙漿等等。沒有活動機械部件，不受系統的壓力和惡劣環境的影響。標準傳感器的上限溫度是70℃（其中插入、法蘭式傳感器為-40℃～160℃），可選擇高溫外夾傳感器（160℃）。
標準性能參數
|
項目 |
性能、參數 |
||||||
|
準 確 度 |
1.0％（時差分辨率40皮秒） |
||||||
|
重 復 性 |
0.2％ |
||||||
|
最大流速 |
64m/s |
||||||
|
測量周期 |
500ms（每秒2次，每個周期采集128組數據） |
||||||
|
測量原理 |
超聲波時差原理，4字節ieee754浮點運算 |
||||||
|
顯示接口 |
可連接2×10背光型漢字或者2×20字符型液晶顯示器 |
||||||
|
操 作 |
外接4鍵或16鍵輕觸鍵盤以及pc計算機設參軟件 |
||||||
|
輸 入 |
3路4-20ma輸入可選，準確度0.1％，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用; 兩路pt1000（tds16）或三線制pt100（其余版本）鉑電阻 |
||||||
|
輸 出 |
電流信號（可選模塊）：4-20ma，阻抗600歐浮空，準確度0.1％; 頻率輸出（可選模塊）：1-9999hz之間任選，oct輸出; 脈沖信號：正、負、凈流量及熱量累計脈沖，雙路oct輸出（其中1路脈沖寬度6-1000ms間可編程，默認200ms）; 報警信號：雙路oct輸出，可選近20種源信號; 數據接口：隔離rs485串行接口; 定時打印、數據輸出功能; |
||||||
|
通訊協議 |
modbus協議、m-bus協議、fuji擴展協議（兼容匯中公司流量計及第九版水表通訊協議），推薦使用modbus-rtu協議或者modbus-ascii協議 |
||||||
|
其它功能 |
日月年累計流量自動記憶功能，上、斷電時間和流量管理功能并可實現自動工手動補加； 日月年累積數據都可以通過modbus協議讀出； 可編程定量控制器（可使用外部輸入信號或modbus指令啟動）; 1個雙向串行接口可連接多個如4-20ma、數據記錄器等外部設備； 工作參數可固化到機內的flash存儲器中，上電時自動調出； 用戶能夠通過e-mail傳送來的代碼文件實現軟件升級； 故障自診斷功能、故障時間計時器。 |
||||||
|
工作電流 |
50ma（不連接鍵盤顯示和蜂鳴器不響的條件下） |
||||||
|
備用電池 |
斷電條件下，tds16版主板使用電容放電將數據固化到flash中。 |
||||||
|
環境溫度 |
-10--160℃ |
||||||
|
版 本 號 |
tds12 |
tds13 |
tds14 |
tds15 |
tds16 |
tds18 |
|
|
電 源 |
24vdc |
8-36vdc |
24vdc |
85-264vac 或24vdc |
8-36vdc或 3.6v鋰電池 |
8-36vdc |
|
|
傳 感 器 |
外夾式 |
標準s2型，適用管徑dn15-100mm 標準m2型，適用管徑dn50-700mm 標準l2型，適用管徑dn300-6000mm 其他廠家的傳感器 |
|||||
|
插入式 |
測量管道材質不限（不停產安裝）適用于管徑dn80以上 |
||||||
|
管段式 |
衛生型管段式：適用于dn25-80，整機精度±0.5％ ∏型管段式：適用于dn15-40，整機精度±0.5％ 標準管段式：適用于管徑dn50-1000，整機精度±0.5％ |
||||||
|
信號電纜 |
專用seyv75-2屏蔽比絞線纜，特定場合單根可加長至500米（不推薦） |
||||||
|
防護等級 |
ip68（可浸水工作） |
||||||
|
可測管道 |
管材 |
鋼、不銹鋼、鑄鐵、pvc、銅、鋁、水泥管等一切質地密致管道，允許有襯里 |
|||||
|
襯材 |
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯等 |
||||||
|
內徑 |
15-6000mm（∏型管段式內徑可小至2mm） |
||||||
|
直管段長度 |
上游≥10d，下游≥5d，距泵出口處≥30d |
||||||
|
測量介質 |
種類 |
水、海水、酸咸液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體 |
|||||
|
濁度 |
≤20000ppm，污水測量效果好，絕大多數污水管道可穩定測量 |
||||||
|
溫度 |
0℃-150℃ |
||||||
|
流向 |
可對正反向流量分別計量,并可計量?jī)袅髁? |
||||||
