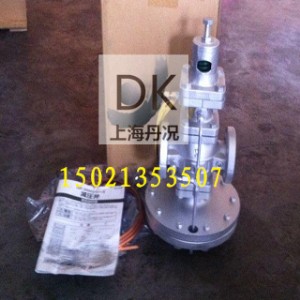

日本耀希達凱gp-2000蒸汽減壓閥特性：
1、大型隔膜和外部傳感方法控制減壓更穩定。
2、自從cv值高，流動能力和控制能力顯著提高，一個或兩個尺寸小于公稱尺寸可以應用。
3、球面主閥提供了閥座的密封性能和減少泄漏(符合ansl類lv)。
4、低壓壓力管理(0.02 mpa或更少)是可能的。
日本耀希達凱gp-2000蒸汽減壓閥規范：
|
型號 |
gp-2000 |
||||
|
應用程序 |
蒸汽 |
||||
|
減少壓力傳感方法 |
外部傳感* 1 |
||||
|
壓力 |
0.1-2.0mpa |
0.1-1.0mpa |
|||
|
減壓 |
0.02-0.15mpa 0.1-1.4mpa |
0.02-0.15mpa 0.1-0.85mpa |
|||
|
85％或更少的進口壓力(表壓) |
|||||
|
最小壓差 |
0.05mpa |
||||
|
最大壓力減速比 |
20:1 |
||||
|
最高溫度 |
220℃ |
||||
|
閥座泄漏 |
0.01％或少的額定流量 |
||||
|
材 料 |
閥體 |
球墨鑄鐵 |
|||
|
主閥 |
不銹鋼 |
||||
|
閥座 |
不銹鋼 |
||||
|
導閥 |
不銹鋼 |
||||
|
閥位 |
不銹鋼 |
||||
|
隔膜 |
不銹鋼 |
||||
|
減少壓力傳感管 |
銅管∅8-2m |
||||
|
連接方式 |
jls rc螺紋 |
jls 20 k射頻法蘭 |
jls 10 k ff法蘭 |
||
1、外部檢測標準，可用與內部傳感類型(公稱尺寸: 15a或100a) 在不同的規格。注意內部傳感類型的cv值低于外部傳感類型。
2、可用gp-20001，降低0.01到0.02 mpa的壓力，從15到100，入口壓力的0.1到0.5 mpa和最大壓力減少50:1。
3、提供與外部試驗類型。
4、可以使用asme或在法蘭。
日本耀希達凱gp-2000減壓閥尺寸和重量螺紋型：
|
公稱尺寸 |
d |
l |
h1 |
h |
a |
kg |
|
15a |
rc1/2 |
150 |
170 |
398 |
200 |
14.0 |
|
20a |
rc3/4 |
150 |
170 |
398 |
200 |
14.0 |
|
25a |
rc1 |
160 |
175 |
404 |
226 |
18.5 |
|
32a |
rc1-1/4 |
180 |
192 |
434 |
226 |
21.5 |
|
40a |
rc1-1/2 |
180 |
192 |
434 |
226 |
21.5 |
|
50a |
rc2 |
230 |
216 |
498 |
276 |
33.0 |
蒸汽減壓閥gp-2000可以適用的連接法蘭類型(jls 20k rf)：
|
公稱尺寸 |
l |
h1 |
h |
a |
kg |
|
15a |
146(142) |
170 |
398 |
200 |
15.5(15.3) |
|
20a |
146(142) |
170 |
398 |
200 |
16.0(15.8) |
|
25a |
156(152) |
175 |
404 |
226 |
21.0(20.6) |
|
32a |
176(172) |
192 |
434 |
226 |
24.0(23.6) |
|
40a |
196(192) |
192 |
434 |
226 |
24.5(24.1) |
|
50a |
222(218) |
216 |
498 |
276 |
36.0(35.8) |
|
65a |
282(278) |
251 |
552 |
352 |
64.5(64.2) |
|
80a |
302(294) |
264 |
575 |
352 |
71.5(68.8) |
|
100a |
342(330) |
321 |
658 |
401 |
111.0(106.9) |
|
125a |
400(388) |
321 |
658 |
401 |
115.0(112.0) |
|
150a |
465(453) |
414 |
814 |
502 |
234.3(230.0) |
|
200a |
469(469) |
414 |
814 |
502 |
242.0(238.0) |
上面的值在括號jls 10 k ff法蘭的尺寸。
在選擇的公稱尺寸減壓閥的進口壓力(p1)，減壓(p2)，和流量是0.6 mpa，0.4 mpa，600公斤/小時，分別首先找到交點(a)為0.6 mpa和減壓0.4 mpa。沿著垂直的交點找到交點(b)的流量600公斤/小時。
自交點(b)位于名義尺寸20和25之間，選擇較大的一個25。
設置安 全系數在80到90％。
