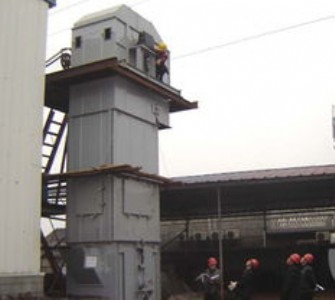

hl型環鏈離心斗式提升機產品概述
hl型環鏈離心斗式提升機適用于垂直輸送磨琢性較大的粉 狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等，輸送高度最高40m。其特點為，結構簡單，運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣經特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動部件，物料溫度不超過250℃。
hl型環鏈離心斗式提升機主要特點
1.運行平穩、輸送效率高。
2.料斗形式多，應優先選用。
3.適應性強、安 裝維修方便、壽命長。
4.整機體積小、轉速高、確�？焖倬鶆蜉斔�。
hl型環鏈離心斗式提升機工作原理
我公司生產的hl型環鏈離心斗式提升機由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成（見下圖）。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條。
hl型環鏈離心斗式提升機制法和裝法
1、按料斗形狀分為兩種：s制法--帶有深圓底形料斗；q制法--帶有淺圓底形料斗。
2、按上部區段卸料口的形式分為兩種：x1 制法--帶有傾斜法蘭的卸料口；x2 制法--帶有水平法蘭的卸料口。
3、按下部區段進料口的形式分為兩種：j1 制法--進料口的斜面與水平面成45度角；j2 制法--進料口的斜面與水平面成60度角。
4、按中間機殼側面檢視門的位置分為四種：k1 制法--中間機殼側面帶有下端左檢視門；k2 制法--中間機殼側面帶有下端右檢視門；k3 制法--中間機殼側面帶有上端左檢視門；k4 制法--中間機殼側面帶有上端右檢視門。
5、按中間機殼端面檢視門的位置分為兩種：z1 制法--中間機殼端面帶有下端檢視門；z2 制法--中間機殼端面帶有上端檢視門。
6、按傳動裝置對提升機的相對位置分為兩種：左裝--傳動裝置在左側；右裝--傳動裝置在右側。
hl型環鏈離心斗式提升機外形示意圖：
hl型環鏈離心斗式提升機技術參數表：
項 目 提 升 機 型 號
hl300 hl400
s制法 q制法 s制法 q制法
輸送能力，平方米/小時 28 16 47.2 30
料斗容量，升 5.2 4.4 10.5 10
斗距，毫米 500 500 600 600
運行部分（料斗牽引鏈條） 公斤/米 24.8 24 29.2 28.3
牽引鏈條 型式 鍛造環形鏈
圓鋼直徑（毫米） 18 18
節距 （毫米） 50 50
破斷強度（公斤） 12800 12800
料斗運動速度（米/秒） 1.25 1.25
傳動鏈條軸轉數（轉/分） 37.5 37.5
輸送物料的散狀比重 h,米 n,千瓦 h,米 n,千瓦 h,米 n,千瓦 h,米 n,千瓦
0.8 59 6.35 64 4.36 30 7 33 6.3
1.0 52 7.55 60 5.12 27 7.6 30 7
1.25 41 8.7 49 5.3 23 8 26 7.6
1.6 31 9.7 39 5.3 18.5 8.4 22 8.2
2.0 24 9.7 29 5.35 15 8.6 18 8.4
傳動裝置制法 c1 c2 c3 c4 c1 c2
圓柱齒輪減速機 傳動裝置右裝 jzq400—iv—3u jzq400—iv—3u
傳動裝置左裝 jzq400—iv—4y jzq400—iv—4y
電動機型號 y132m2—6 y160m—6 y160l—6 y160m—6 y160l—6
傳動裝置功率（千瓦） 5.5 7.5 7.5 7.5 7.5 7.5
棘輪制動裝置（齒輪x模數） 6x18 6x18 8x15 8x15 6x18 8x15
傳動裝置重量（公斤） 628 702 870 885 902 917
物料的最大塊度(毫米) 25 35 45 55
