船用閥門gb/t 1855-93 法蘭鑄鐵單排吸入截止止回閥箱 r型 s型
1 、主題內容與適用范圍本標準規定了法蘭連接尺寸按gb 569,gb 2501的船用法蘭鑄鐵單排吸入截止止回閥箱(以下簡稱吸人截止止回閥箱)的產品分類、技術要求、試驗方法、檢驗規則、標志和包裝。本標準適用于介質為海水、淡水的船舶管路系統。2、弓i用標準gb 569 船用法蘭連接尺寸和密封面gb 600 船舶管路閥件通用技術條件gb 2501 船用法蘭連接尺寸和密封面(四進位)gb 3032 船舶管路附件的標志zb/t u52 001 船用鑄造閥件壁厚3、產品分類3.1 吸人截止止回閥箱的型式規定如下:r型 — 法蘭連接尺寸按gb5 69的二聯吸入截止止回閥箱;rs 型 — 法蘭連接尺寸按gb2 501的二聯吸入截止止回閥箱s型 — 法蘭連接尺寸按gb5 69的三聯吸入截止止回閥箱;ss 型 — 法蘭連接尺寸按gb2 501的三聯吸人截止止回閥箱。
3.2 吸入截止止回閥箱的基本參數按表1.
表1
型式 公稱壓力pn/mpa 公稱通徑dn,inn' mm
r,rs 1.0 40/50-150/200
s,ss 0.6 200/250--250/300
3.3 吸入截止止回閥箱的結構尺寸3.3.1門 吸入截止止回閥箱的結構型式和支座位置按圖1和圖2.3.3.2 r型's型的吸入截莊止ial閥 箱的結構尺寸按表2.3.3.3 rs型,ss型的吸入截[t止回閥箱的結構尺寸按表3.
類型(通道位置)：三通式 標準：國標 公稱通徑：dn40/50-dn250/300（mm）
工作溫度：低溫 材質：鑄鐵 流動方向：換向
壓力環境：低壓 零部件及配件：閥桿,手輪 型號：gb/t 1855-93
形態：其他 規格：gb/t 1855-93 r40/50 連接形式：法蘭
品牌：甌江閥門 適用介質：海水,淡水 驅動方式：水力控制
外形：中型

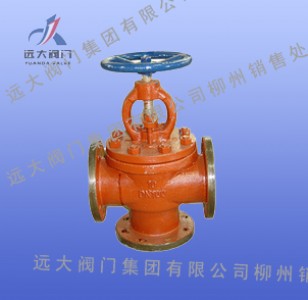

船用閥門gb/t 1855-93 法蘭鑄鐵單排吸入截止止回閥 單聯
本閥門適用于介質為海水、淡水的船舶管路系統，基本參數為下表：
型 式 公 稱 壓 力pn/mpa 公 稱 通 徑dn/mm
r、rs 1.0 40/50-150/200
s、ss 0.6 200/250-250/300
零部件基本材料如下表：
零 件 名 稱 材 料
名 稱 牌 號 標 準 號
閥體、閥蓋 灰鑄鐵 ht 200 gb 9494-88
閥 盤 鑄錫青銅 zqsn5-5-5 cb 883-83
閥 桿 鋁青銅 qa19-2 gb 4429-84
閥 座 鑄鋁青銅 zqa19-2 cb 883-83
