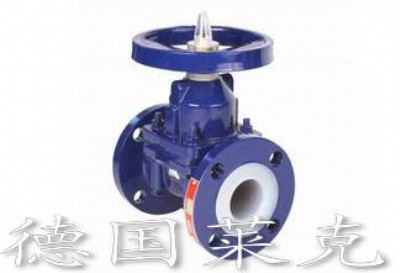

德國萊克lik品牌-進口襯氟隔膜閥是一種特殊形式的、具有截斷功能的隔膜閥門，其吝惜閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開，以達到截斷管內介質之目的。
一、襯氟隔膜閥基本系列為全襯里g41f46、eg41f46、型堰式和g45f46型直流式，其特點如下：
1、復合式襯氟隔膜閥將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免；
2、利用fep（teflon)氟塑料與全成橡膠復合而成的隔膜的帶有teflon氟塑料襯里層的閥門，可適于除“熔融堿金屬、元素氟”外的各種強腐蝕性介質。
3、做為執行元件的膜片,由于頻繁的啟閉,易產生疲勞斷裂,應視工況、介質的特性，進行定期更換。
4、氟塑料的防腐性能及推薦使用溫度風“閥門及管路附件用氟塑料襯里性能表”。
二、設計規范
遵循gb 12239 / bs5156標準。
三、驅動方式
手動、氣動（常開或常閉）、電動。進口襯氟隔膜閥技術規范

設計標準	gb/t 12239
結構長度	jb1688/gb12221
法蘭標準	jb/t79-94
法蘭標準	gb9113.1-26
檢驗試驗	gb/t13927
驅動方式	手動、電動、氣動、常閉型、常開型

進口襯氟隔膜閥零部件材料

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低不銹鋼耐酸鑄鋼
序號	零件名稱	z	c	p	r	p	r
1	閥體/閥蓋	ht250	wcb	cf8	cf8m	cf3	cf3m
2	閥瓣/閥桿	35	1cr13	1cr18ni9ti	1cr18ni12mo2ti	00cr18ni10	00cr17ni14mo2
3	襯里/閥座	ptfe(f4)、pctfe(f3)、fep(f46)、pfa(可溶性f4)
4	隔膜	fep(f46)/cr(氯丁橡膠)、pfa（可溶性f4）/fpdm（乙丙橡膠）
5	支架	wcb			cf8	cf8
6	閥桿螺母	zcuai10fe3			zcuai10fe3	zcuai10fe3
7	緊固螺栓	35			1cr17ni2	1cr18ni9ti
8	螺母	45			0cr18ni9	0cr18ni9
9	手輪	wcb			wcb	wcb

進口襯氟隔膜閥外形尺寸

公稱通徑		標準值							參考值
dn(mm)	nps(inch)	l	d	d1	d2	f	b	z-фd	d0	h	h1	wt(kg)
dn(mm)	nps(inch)	pn0.6mpa / pn1.0mpa
15	1/2	125	95	65	45	2	14	4-ф14	100	105	110	3.5
20	3/4	135	105	75	55	2	16	4-ф14	100	115	125	4
25	1	145	115	85	65	2	16	4-ф14	120	120	135	5.5
32	11/4	160	135	100	78	2	18	4-ф18	120	125	150	8
40	11/2	180	145	110	85	3	18	4-ф18	140	135	175	11
50	2	210	160	125	100	3	20	4-ф18	140	155	195	14
65	21/2	250	180	145	120	3	20	4-ф18	200	170	200	23
80	3	300	195	160	135	3	22	4-ф18	200	200	255	29
100	4	350	215	180	155	3	22	8-ф18	280	270	325	46
125	5	400	245	210	185	3	24	8-ф18	320	335	405	70
150	6	460	280	240	210	3	24	8-ф23	320	370	450	95
200	8	570	335	295	265	3	26	8-ф23	400	480	600	170
250	10	680	390	350	320	3	28	12-ф23	500	545	620	270
300	12	790	435	395	362	4	24	12-ф23	500	585	680	320
pn1.6mpa
15	1/2	130	95	65	45	2	14	4-ф14	120	110	115	4
20	3/4	150	105	75	55	2	16	4-ф14	120	120	130	5
25	1	160	115	85	65	2	16	4-ф14	140	125	140	6
32	11/4	180	135	100	78	2	18	4-ф18	140	130	155	9
40	11/2	200	145	110	85	3	18	4-ф18	160	140	180	12
50	2	230	160	125	100	3	20	4-ф18	160	160	200	15
65	21/2	290	180	145	120	3	20	4-ф18	200	175	205	24
80	3	310	195	160	135	3	22	8-ф18	200	205	260	30
100	4	350	215	180	155	3	24	8-ф18	280	275	330	48
125	5	400	245	210	185	3	26	8-ф18	320	340	410	75
150	6	480	280	240	210	3	28	8-ф23	320	375	460	105
200	8	600	335	295	265	3	30	12-ф23	400	485	605	182
250	10	730	405	355	320	3	32	12-ф25	500	550	625	295
300	12	850	460	410	375	4	34	12-ф25	500	590	685	345
