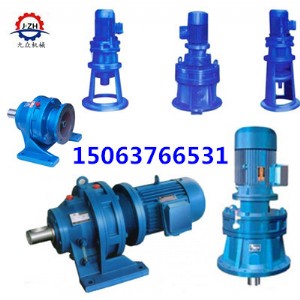

bwy15-59-1.1kw擺線針輪減速機

b系列擺線針輪減速機是依照少齒差行星傳動原理，擺線針齒嚙合實現減速的一種機械。該機分臥式、立式、雙軸型和直聯型等裝配方式，是冶金、礦山、建筑、化工、紡織、輕工業等行業的首選設備。

產品介紹

b擺線針輪減速機產品型號（臥式安  裝）

bwy1-18減速機：bwy1 bwy2 bwy3 bwy4 bwy5 bwy6 bwy7 bwy8 bwy9 bwy10 bwy11 bwy12 bwy13 bwy14 bwy15 bwy16 bwy17 bwy18 bwy120 bwy150 bwy180 bwy220 bwy270 bwy330 bwy390 bwy450

減速比范圍：9 11 17 23 29 35 43 47 59 71 87

功 率：0.37kw～55kw

　　轉 矩：150n·m～20000n·m

性能特點�]

　　1、擺線減速機減速比大，效率高：一級傳動減速比為9~87，雙級傳動減速比為 121～5133，多級組合可達數萬，且針齒嚙合系套式滾動摩擦， 嚙合表面無相對滑動，故一級減速效率達94％。

　　2、針輪減速機運轉平穩，噪音低：在運轉中同時接觸的齒對數多，重合度大，運轉平穩，過載能力強，振動和噪音低，各種規格的機型噪音小。

　　3、使用可靠，壽命長：因主要零件是采用高碳合金鋼淬火處理 （hrc58-62），再精磨而成，且擺線齒與針齒套嚙合傳遞至針齒形成滾動磨擦付，磨擦系數小，使嚙合區無相對滑動，磨損 極小，所以經久耐用。

　　4、結構緊湊，體積小：與同功率的其它減速機相比，重量體積 小1/3以上，由于是行星傳動，輸入軸和輸出軸在同一軸線上， 以獲得盡可能小的尺寸。

5. 運轉平穩可靠。因傳動過程中為多齒嚙合，所以使之運轉平穩可靠，噪聲低。

6. 拆裝方便，容易維修。

7. 過載能力強，耐沖擊，慣性力矩小，適用于起動頻繁和正反轉運轉的特點。

因此，擺線針輪減速機正因?yàn)榫哂羞@些其它種類減速機不可替代的優越性和特點，所以擺線針輪減速機在各種機械行業被廣泛使用，并深受用戶的歡迎和信賴！

說明

1.擺線針輪減速機允許使用在連續工作制的場合，同時允許正、反兩個方向運轉。

2.輸入軸的轉速額定轉數為1500轉/分，在輸入功率大于18.5千瓦時建議采用960轉/分的6極電機配套使用。

3.臥式安  裝擺線針輪減速機的工作位置均為水平位置。在安  裝時最大的水平傾斜角一般小于15°。在超過15°時應采用其他措施保證潤滑充足和防止漏油。

功 率：0.25kw,0.37kw,0.55kw,0.75kw,1.1kw,1.5kw,2.2kw,3kw,4kw,5.5kw,7.5kw,750w,120w,

11kw,15kw,18.5kw,22kw,,30kw,37kw,40kw,45kw，55kw，200w,370w,550w,180w

擺線減速機單級速比：-9，-11,-17,-23,-29,-35,-43,-47,-59,-71,-87

擺線減速機雙級速比：-121,-187,-289,-319,-473,-595,-731,-841,-1003,-1225,-1505,-1849,-2065,-2537,-

3481,-5133,-7569

使用說明：

1,在使用前,減,變速機應加入指定的潤滑油。

2,使用時的工作環境溫度不得高于40℃,溫升低于40℃。

3,機器出廠前有紅油漆的螺釘?shù)忍?不要任意調整。

4,bwd4減速機必須在開機的情況下才能調速,否則,會損壞零件。

5,機器應在許用扭矩范圍內使用,超扭矩時應加配安  全裝置。

6,各種變速機,減速機均可連續,正反運轉。

安  裝說明：

1,底部式安  裝時,應校準中心線標高,聯軸器聯接時,應校準同軸度。

2,法蘭式安  裝時,應注意凸肩,凹肩,直口處的配合。

3,軸出軸在加裝聯軸器,皮帶輪,鏈輪時。請勿重?fù)?應用輸出軸外端螺孔,壓入聯接件。
