概述:

搖臂鉆床,也可以稱為橫臂鉆。主軸箱可在搖臂上左右移動，并隨搖臂繞立柱回轉±180°的鉆床。搖臂還可沿外柱上下升降，以適應加工不同高度的工件。較小的工件可安  裝在工作臺上，較大的工件可直接放在機床底座或地面上。搖臂鉆床廣泛應用于單件和中小批生產中，加工體積和重量較大的工件的孔。搖臂鉆床加工范圍廣，可用來鉆削大型工件的各種螺釘孔、螺紋底孔和油孔等。搖臂鉆床的主要變型有滑座式和萬向式兩種�；�座式搖臂鉆床是將基型搖臂鉆床的底座改成滑座而成，滑座可沿床身導軌移動，以擴大加工范圍，適用于鍋爐、橋梁、機車車輛和造船，機械行業(yè)，等行業(yè)。

主要結構:

搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。　內立柱固定在底座的一端，在它的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安  裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿搖臂移動。

運動形式:

當進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為：

（1）搖臂鉆床的主運動為主軸的旋轉運動

（2）進給運動為主軸的縱向進給

（3）輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿搖臂長度方向的移動，搖臂與外立柱一起繞內立柱的回轉運動。

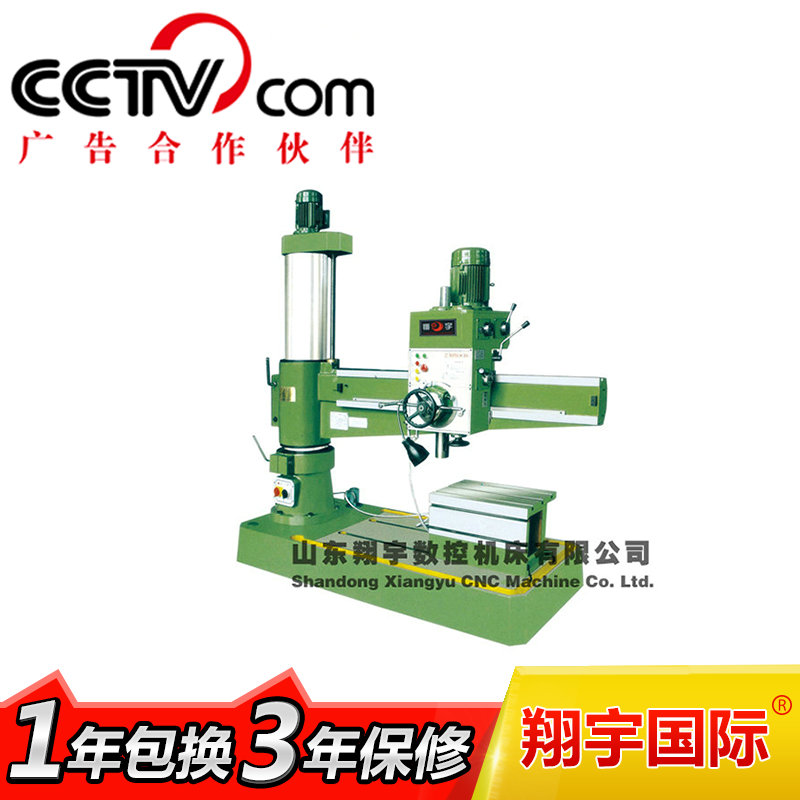

z3050搖臂鉆床主要特點：

   外觀造型美觀大方，總體布局勻稱協(xié)調；

   采用機械變速，機械鎖緊，操作簡便；

   搖臂自動升降，主軸自動進刀，生產效率高；

   結構可靠，制造精良，保證了機床精度持久性。

z3050×16a搖臂鉆床特點：

   可鉆深孔，最大深度達340mm

   主運動傳動鏈齒輪模數齒寬加大，提高了強度和工作壽命。

產品常用名稱：鉆床，搖臂鉆床，搖臂鉆，z3050搖臂鉆床。

主要技術參數 z3050×16 z3050×16a z3050×16/ⅱ

(機械鎖緊，機械變速) (機械鎖緊，機械變速) (液壓鎖緊，機械變速)

鉆孔最大直徑 (mm) 50 50 50

主軸端面至工作臺距離 (mm) 260-1150 260-1150 260-1150

主軸中心至立柱母線距離 (mm) 360-1600 360-1600 360-1600

主軸行程 (mm) 220 340 300

主軸錐孔（莫氏） 5 5 5

主軸轉速范圍 (rpm) 38-1220 38-1220 38-1220

主軸轉速級數 12 12 12

主軸進給量范圍 (mm/r) 0.10-0.56 0.10-0.56 0.10-0.56

主軸進給量級數 6 6 6

搖臂回轉角度  ( °) 360 360 360

主電機功率 (kw) 4 4 4

升降電機功率 (kw) 1.5 1.5 1.5

機床重量 (kg) 3000 3000 3200

外形尺寸 (mm) 2170×950×2450 2170×950×2450 2170×950×2550

產品誠信可靠，服務貼心完善。

我廠所有產品，保修期限均為三年，一年包換。

歡迎來電咨詢訂購！
