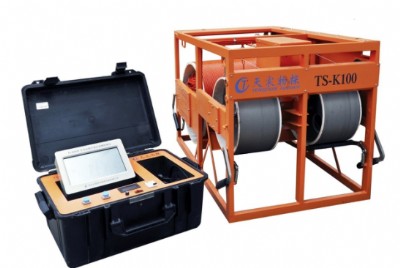

s-k100/150全自動超聲成孔成槽檢測儀

成孔儀、成孔檢測儀、全自動超聲成孔成槽檢測儀主要用途：

1.鉆孔灌注樁成孔孔徑、垂直度、垮塌擴縮徑位置和傾斜方位檢測；

2.地下連續墻槽寬、垂直度、垮塌擴縮徑位置和傾斜方位檢測；

3.沉渣厚度檢測；

4.根據實測結果指導現場施工，優化施工工藝流程，提高施工質量和效率。

成孔儀、成孔檢測儀、全自動超聲成孔成槽檢測儀工作原理：

超聲成孔成槽檢測儀由檢測儀控制箱、超聲探頭、深度測量裝置和提升機構組成。超聲探頭、深度測量裝置和提升機構集成在線架上，由兩根鋼絲繩牽引�？刂葡渑c線架間通過連接電纜連接。

孔徑槽寬采用超聲波發射測距法：超聲探頭在提升裝置的控制下從孔口勻速下降，深度測量裝置測取探頭下放的深度并傳到主機，主機根據設定的時間間隔控制超聲發射探頭發射超聲波并同步啟動計時，主機根據設定的采樣延時和采樣率啟動高速高精度信號采集器采集超聲信號。由于泥漿的聲阻抗遠小于土層（或巖石）介質的聲阻抗，超聲波幾乎從孔壁產生全反射，反射波經過泥漿傳播后被接收換能器接收，反射波到達的時間即為超聲波在孔內泥漿中的傳播時間，通過傳播時間計算超聲換能器與孔壁的距離，從而計算該截面的孔徑值和垂直度。超聲波速通過孔口標定。

沉渣厚度采用探針壓力測試法：沉渣探頭下放到孔槽底時，電機自動停止下放探頭，主機讀取探頭狀態，當探頭傾斜超過一定范圍時提示調整探頭位置直至探頭近似直立。主機控制探針緩慢伸出，同時測定探針壓力和伸出長度，當壓力大于一定值時停止，此時探針伸出長度即為當前位置沉渣厚度。

成孔儀、成孔檢測儀、全自動超聲成孔成槽檢測儀性能指標：主機控制箱供電ac140v～260v，50hz±10％操控方式觸摸屏顯示方式12.1寸真彩高亮液晶顯示屏，顯示精度1280×768，背光可調處理器高性能低功耗嵌入式雙核處理器存儲器8g tf存儲卡操作系統linux操作系統數據接口usb2.0接口，接u盤直拷數據，或接激光打印機直接打印輸出控制功能控制探頭上升、下降，加速、減速，超聲信號發射接收記錄方式全數字式聲速校準有外型尺寸580mm×440mm×290mm質量25kg工作溫度-10℃～50℃濕度0～90％孔徑探頭水平測試方向“十”字形四個方向，兩個剖面供電模式控制箱供電檢測孔徑槽寬φ450mm～φ7200mm水平精度≤0.2％泥漿要求重度≤13kn/m3，粘度≤25s，含砂量≤4％輸出剖面成孔xx’+ yy’；成槽xx’、yy’、xx’+ y或xx’+ y’可選外型尺寸130mm×130mm×370mm質量18kg沉渣探頭工作電壓dc12v底盤直徑250mm工作電流≤1.0a探頭直徑56mm測厚范圍200mm探頭長度800mm測厚精度±1.0mm質量16kg電動絞車絞車類型全自動型輕便型ts-k06100ts-k06150ts-k06160b供電模式：控制箱供電升降速度：0～10m/min連續可調深度分辨率：≤9mm，深度誤差≤0.2％孔口孔底自停：有同步電纜：絞車上集成電纜，數控同步升降電纜與絞車分體，人工收放電纜沉渣厚度檢測：無此功能可換接沉渣探頭，測沉渣厚度檢測深度：112160160外型尺寸：1040×660×8001050×840×850660×550×700質量：11013060

成孔儀、成孔檢測儀、全自動超聲成孔成槽檢測儀標準配置標配序號名  稱單位數 量備  注1主機控制箱個1主機集成在控制箱內2數控升降絞車臺1含鋼絲繩和電纜3超聲探頭個1測孔徑、孔斜4軟件u 盤份1 5升降絞車防護罩個1 6吊帶根1 7合格證張2 8使用說明書本2 備用1鋼絲導向滑輪組2 選配1激光打印機臺1 2輪式托架個1用于轉運數控升降絞車
