ts-c1201多功能鉆孔電視成像分析儀

鉆孔成像儀 鉆孔電視應用：

1.對鉆孔進行全孔壁成像、錄像，關鍵部位抓拍圖片等；2.測量鉆孔在空間的軌跡和鉆孔的實際深度；

3.觀測斷層裂隙產狀及發育情況；

4.觀測含水斷層、溶溝溶洞、含水層出水口位置等；

5.觀測和定量分析煤層等礦體走向、厚度、傾向、傾角，層內夾矸及與頂板巖層的離層裂縫程度等；

6.從成像平面圖上量測地層或各種構造的厚度、寬度、走向、傾向和傾角等；

7.區分礦體、巖體、煤層、夾矸、土層等各種地質結構體；

8.特別適合煤礦頂板地質構造、煤層賦存、工作面前方斷層構造、上覆巖層導水裂隙帶等的探測。

9.適合于各種形狀和功能的鉆孔的檢測，如水平孔、垂直孔、傾斜孔等；如錨桿錨索孔、瓦斯抽放孔、抽排放水孔和地質勘探孔等；

鉆孔成像儀 鉆孔電視技術特點：1.高集成性：主機內系統控制、圖像采集、顯示與存儲高度集成；2.易擴充性：同一主機硬件系統，配置不同功能的機內軟件和探頭，即可實現鉆孔成像、鉆孔窺視和鉆孔軌跡測量等功能，實現一機多用； 3.高智能性：主機內置雙核處理器，圖像處理速度為25幀/秒。同時獲取圖像數據、深度數據和探頭所在位置空間數據，可保證全景圖像實時自動采集，快速無縫拼接，同時自動角度和深度校正，全景視頻圖像實時呈現，圖像清晰逼真。實現圖像拼接、錄像和截圖同步進行；4.高可靠性：整機系統高度集成，穩定性好；儀器整機密封，防水防塵性好；5.高清晰度：攝像頭為彩色低照度700lines，0.1lux，130萬像素     ；光源強度可連續可調，從而保證對各種探測對象均可清晰成像；6.寬視角：攝像頭視角寬，可實現水平360度全景成像，無需調焦；7.便攜性好：整機體積小巧、重量輕，方便攜帶；8.操作性好：整套系統連接簡單，操作簡便，初用者上手快；主機可作電腦的外接u盤使用，數據直接復制粘貼；9.電源要求低：主機內置高容量鎳氫電池供電，連續工作時間主機不少于10小時；10.三類顯示靈活切換：分析軟件可顯示、輸出平面展開圖，立體柱狀圖，立體柱狀圖可360度連續旋轉；也可同幅顯示巖芯描述結果表和巖芯柱狀圖和展開圖；11.直接進行巖芯描述：展開圖上可直接進行巖芯描述，裂縫的傾向、傾角和寬度可直接自動計算提取，寬度精度可達0.1mm，方位角度可達0.1度；12.圖像可轉換為多種格式：可將圖像轉換為jpg、bmp和pdf等多種格式文件；

 鉆孔電視 鉆孔電視成像儀性能指標：

性能指標主機顯示方式：7寸真彩液晶顯示屏800×600背光可調處理器：高性能低功耗嵌入式雙核處理器存儲器：8g tf存儲卡操作系統：linux操作系統操控方式：光電旋鈕供電模式：12v鋰電連續工作大于10小時數據接口：usb2.0接口防護等級：ip67外型尺寸255mm×192mm×74mm；探頭≤6kg質量：≤1.8kg深度編碼器防護等級：ip67供電模式：主機供電測深精度：0.1mm質量：≤1kg探頭探頭直徑：φ24mm、φ40mm、φ65mm檢測孔徑：φ30mm～φ400mm防護等級：浸入1000m水深不漏水供電模式：常規探頭主機供電，深水探頭內置12v鋰電池供電檢測孔深：≥1000m控制器：內置高性能單片機攝像頭：彩色低照度700tv lines，0.1lux，全景360゜輔助光源：≥30lux，通過主機軟件調節亮度圖像像素     ：130萬像素     推進方式：水平傾斜孔配接專用導向推桿三維羅盤：傾角范圍：±90゜，精度：0.5゜，分辨率：0.01゜；方位角范圍：0～360゜，精度：0.5゜，分辨率：0.1゜；探頭允許橫滾360゜外型尺寸φ40×613mm；φ24×130mm；質量：≤4kg

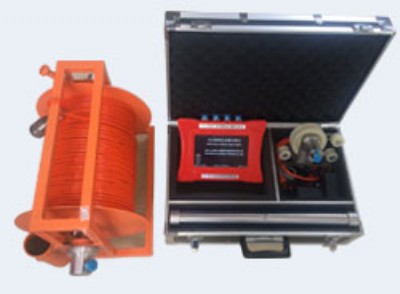

產品配置標配

序號名  稱單位數 量1主機臺1265常規探頭個13深度編碼器個14電纜絞車個15電纜米150612v充電器個17數據傳輸線根18真空硅膠盒19垂直孔居中片個210垂直孔居中套個211三腳架個112軟件份1選

配1水平傾斜孔推桿米  水平傾斜孔接頭個12水平傾斜孔居中套個2
