產地：德國

性能 理論值 可達61,000cph

ipc值 可達37,600cph

精度 ±22μm,±0.05?@3

pcb尺寸 單軌傳輸 50 x 50 至 610 x

508mm

雙軌傳輸 50 x 50 至 610 x 430mm

pcb厚度 標準0.3 至4.5mm（其它可按需提供）

供料量 180條8mm料軌

元件范圍 0201" - 200 x 125mm

品質 拾取率：>/= 99.95％

dpm率: 設置

供電 200/ 208/ 230/ 380/ 400/ 415vac ±5％, 50/60hz

供氣 5.5bar (0.55mpa) - 10bar (1.0mpa)

尺寸 最大2380 x 2815 x 2112mm（長x高x寬）

質量 3790kg（帶4個料車的基本機器）

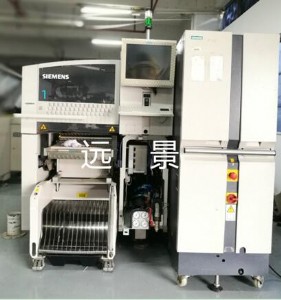

siplace d4貼片機技術參數

懸臂數量:4

貼裝頭數量:4

ipc 速度:57.000 cph

siplace 基準評測:66.000 cph

理論速度:81.500 cph

元器件范圍(mm2):01005 to 18,7x18,7

貼裝頭特性:12 nozzle collect&place head

貼裝準確性:± 50 μm/3σ

角精度:± 0,53 μm/3σ

傳送帶類型:siplace 單軌, 靈活雙軌

傳送帶模式:異步, 同步

pcb 尺寸:50 x 50 mm2 －

610 x 508 mm2

pcb 厚度:0,3 － 4,5 mm2

(其他尺寸可根據要求定制)

pcb 重量:最大3 kg

供料器容量:144個3 x 8 mm s供料器

供料器模塊類型:siplace 華夫盤托盤, siplace 料車

拾取率:≥ 99,95％ 1

dpm 速率:≤ 5 dpm 2

裝頭類型：12吸嘴收集貼裝頭

懸臂數量：4

理論貼裝速率：60000cph

元件范圍：0.6mm x 0.3mm（0201)到18.7mm x 18.7mm

最高貼裝精度（4 sigma）:80/75um

可貼pcb的大�。�

單軌時：50mm x 50mm到368mm x 460mm

如有需要寬度可擴至508mm

雙軌時：50mm x 50mm到368mm x 216mm

如有需要寬度可擴至242mm

元件供料器容量：144根料軌 8mm料帶

操作系統：microsoft windows/rmos

功率：4kw

壓縮空氣要求：5.5-10bar，950ni/min,管徑3/4

1、貼裝頭類型：12吸嘴收集貼裝頭或6吸嘴收集貼裝頭和ic頭

2、懸臂數量：1

3、貼片范圍: 0201 to 55 x

55 mm2

4、貼片速度（理論值）: 12個吸嘴貼裝頭: 11000片/小時-6個吸嘴貼裝頭: 8500片/小時-ic頭:  1800片/小時

5、料架支持：  118根，8mm料帶

6、貼裝精度（4sigma): 12吸嘴收集貼裝頭：90um

6吸嘴收集貼裝頭：60um

                     ic貼裝頭：40um

7、適用基板: 50x50mm~508

x 460mm，可選擇長至610mm

8、功率：1.9kw

9、壓縮空氣要求：5.5~10bar,

300nl/min,管徑1/2" 單軌/雙軌可選

10、操作系統：windows / rmos

11、供料車：配帶輪盤，卷軸架以及廢料箱，華夫盤交換器
