⊙產品概述

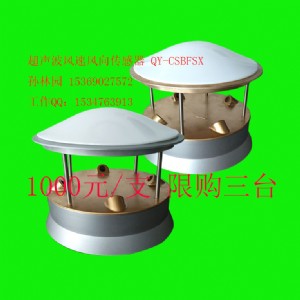

超聲波風速風向傳感器又名超聲波風速風向計、超聲波風速風向儀，是一款基于超聲波原理研發的風速風向測量儀器，利用發送的聲波脈沖，測量接收端的時間或頻率（多普勒變換）差別來計算風速和風向。該傳感器可以同時測量風速，風向的瞬時數值，支持電流、電壓、485，gprs無線上網等信號輸出。

整機外殼采用優質abs材質，具有重量輕、沒有任何移動部件、堅固耐用的特點， 而且不需維護和現場校準，能同時輸出風速和風向�？梢耘c電腦、數據采集器或其它具有rs485或模擬輸出相符合的采集設備連用。

⊙基本原理

超聲測風是超聲波檢測技術在氣體介質中的一種應用，它是利用超聲波在空氣中傳播速度受空氣流動(風) 的影響來測量風速的。與常規的風杯或旋翼式風速儀相比這種測量方法的最大特點在于整個測風系統沒有任何機械轉動部件，屬于無慣性測量，故能準確測量出自然風中陣風脈動的高頻成分。

聲音在空氣中的傳播速度，會和風向上的氣流速度疊加。若超聲波的傳播方向與風向相同，它的速度會加快；反之，若超聲波的傳播方向若與風向相反，它的速度會變慢。因此，在固定的檢測條件下，超聲波在空氣中傳播的速度可以和風速函數對應。通過計算即可得到精確的風速和風向。由于聲波在空氣中傳播時，它的速度受溫度的影響很大；風速儀檢測兩個通道上的兩個相反方向，因此溫度對聲波速度產生的影響可以忽略不計。

超聲波風速風向傳感器使用四個超聲波探頭在二維平面內循環發送和接收超聲波，通過超聲波在空氣中傳播的時差來測量風速和風向。

⊙適用范圍

廣泛適用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域的風速與風向測量。

⊙技術參數

風速

◆ 測量范圍：0～10m/s   0～30m/s    0～60m/s

◆ 測量精度：±(0.2m/s±0.02*v)(v為真實風速)

風向

◆ 測量范圍：1～360°

◆ 測量精度：±1°

◆ 供　　電：9v～24v

◆ 靜態功耗：45ma

◆ 工作功耗：70ma

◆ 信號輸出：

電壓型：0～2v

0.4～2v

電流型：4～20ma　　0～20ma

485型：modbus-rtu

gprs型：udp，公網，專網ip，提供服務器接收軟件，自動接收，數據存入sql共享表中。

（注：電流、電壓型僅可讀取瞬時風速、風向參數；485型除了可讀取瞬時風速、風向外，還可讀取最大風速、平均風速、設備電壓、風級參數。）

⊙功能特點

◆無移動部件，磨損小，使用壽命長；

◆采用聲波相位補償技術，精度更高，響應速度快；

◆采用隨機誤差識別技術，大風下也可保證測量的低離散誤差，使輸出更平穩；

◆無啟動風速限制，零風速工作，無角度限制，360°全方位，可同時獲得風速、風向的數據；

◆內置電子羅盤，可自動找北，無需在安  裝過程中精準確定安  裝方位（零位）；

◆工程塑料外殼，設計輕巧，攜帶輕便，安  裝、拆卸容易；

◆信號接入方便，支持數字和模擬兩種信號；

◆不需維護和現場校準。

⊙航插接線定義

 1

 電源正極

 4

 風向

 2

 電源地

 5

 485a

 3

 風速

 6

 485b

⊙寄存器參數表

 地址

 訪問權限

 參數名稱

 數據解析方法

 0x0000

 r

 風速 瞬時

 *100 上報

 0x0001

 r

 風向

 原數上報

 0x0002

 r

 最大風速

 *100 上報

 0x0003

 r

 平均風速

 *100 上報

 0x0004

 r

 設備電壓

 *100 上報

 0x0005

 r

 風級（0-12級）

 原數上報

 設備參數

 0x1000

 r/w

 站號

 0x1001

 r/w

 采樣間隔（秒）

 1

 0x1002

 r/w

 工作模式

 0被動模式 ， 1主動上報模式

 0x1003

 r/w

 上報間隔（分）

 默認1分鐘

 0x1004

 r/w

 密報間隔（秒）

 默認10秒

 0x1005

 r/w

 密報風速閥值

 *100寫入

 0x1006

 r/w

 退出密報延時秒

 默認20
