機器型號:  kmh-1000l (大視窗款)

一、產品概述

本系列調溫調濕箱適用于工業產品的可靠性試驗，具有溫濕度控制精度和控制范圍寬的特點，性能指標符合gb5170.2.3.5.6-95《電工電子產品環境試驗設備基本參數檢定方法低溫、高溫、恒定濕熱、交變濕熱試驗設備》的要求。

二、適用范圍

適用于對電工、電子、機械以及其他產品、零部件、材料等進行高低溫、濕熱試驗，模擬溫濕度變化條件下對產品、零部件、材料等進行品質及可靠性測試。

三、產品特點

●  gb-2423．1-89(iec68-2-1)試驗a：低溫試驗方法。

●  gb-2423．2-89(iec68-2-2)試驗b：高溫試驗方法。

●  gjb360．8-87(mil-std．202f)高溫壽命試驗。

●  gjbl50．3(mil-std-810d)高溫試驗方法。

●  gjbl50．4(mil-std-810d)低溫試驗方法。

●  gb2423．3-93(iec68-2-3)試驗ca：恒定濕熱試驗方法。

●  gb2423．4-93(iec68-2—30)試驗db：交變濕熱試驗方法。

●  gjbl50．9-93(mil-std-810d)濕熱試驗方法。

1、節能降耗

采用氣液旁通模式調節制冷量，實現溫濕度的恒定。

2、操作簡便

※ 科明科技可程式km-5166彩色lcd觸摸式控制器參組pid控制；

※ 實驗資料記錄、處理方式靈活。

3、可靠性高

※ 關鍵零部件均為進口配件，確保使用壽命和可靠性；

※ 高效的油分離器，確保壓縮機使用壽命；

四、主要技術指標

1、箱體

1.1工作室尺寸

w  1000 × h 1000 × d 1000  mm             內容積：約1m3

1.2外形尺寸

約 w  1260 ×  h 2035 × d 2015  mm

2、溫度

2.1溫度范圍

-40℃  ～  150℃

2.2溫度偏差

±2.0℃

2.3溫度波動度

±0.5℃

2.4溫度均勻度

±2.0℃（空載）

2.5升降溫速率

+20℃ ↓ -40℃   60分鐘以內(空載時環境溫度25℃)

+20℃ ↑ +100℃  45分鐘以內(空載時環境溫度25℃)

3、濕度

3.1濕度控制范圍

20％r.h.～98％r.h

3.2溫濕度范圍

3.3濕度偏差

±3.0％rh（＞75％rh）

±5.0％rh（≤75％rh）

3.4濕度均勻度

±3.0％rh（空載）

3.5濕度波動度

±2.0％rh

以上規格在環境溫度+25℃時測量，溫濕度性能試是根據 iec60068 -3標準的有關規定測量；傳感器放置在單元出風口處。

五、箱體結構

試驗箱采用整體結構形式，即試驗箱由三部分組成：保溫箱體、獨立的制冷機組、電器控制柜組成。

1、保溫箱體

※ 外壁材料：優質碳素  鋼板，表面作靜電彩色噴塑處理；

※ 內壁材料：sus304#霧面不銹鋼板；

※ 保溫材料：硬質聚氨脂泡沫保溫層+玻璃纖維。

2、大門

大門采用左開大門，在門框處加裝門框加熱絲以防在低溫情況下門框處凝露。

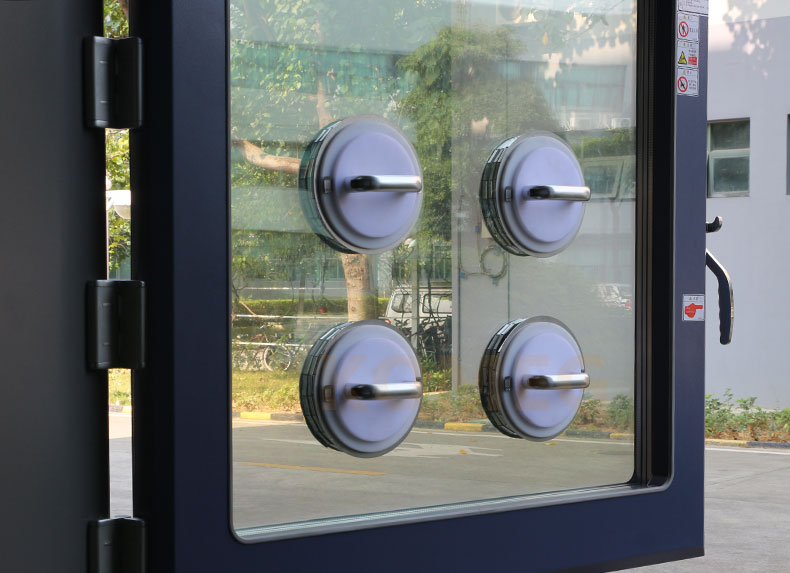

3、觀察窗

在大門上安  裝一套460×560mm（寬×高）觀察窗，多層中空電熱鍍膜玻璃可以有效保溫，并防止結露。

4、穿線孔

在箱體左、右兩側中部直徑為φ50mm各一個，同時配有橡膠隔離塞和膠蓋。

5、照明裝置

11w/ac220v 1個安  裝在視窗上。

6、冷凝水出水孔

配有工作室冷凝水和機組冷凝水排水孔。

7、樣品架

不銹鋼樣品架2層。

8、移動腳輪

4個（配腳杯）。

9、配電控制柜

總電源斷路器，超溫保護器。

10、補水系統

水泵提升自動供水。

六、空氣調節系統

1、控制方式

強制回圈通風，平衡調溫調濕法。

2、空氣調節裝置

※ 頂部安  裝散流器，確保試驗箱內溫濕度均勻度達標。

※ 空調箱內安  裝：長軸離心式回圈風機、蒸發器、加熱器、加濕器等。

3、加熱

優質鎳鉻合金絲電加熱器，無觸點控制方式。

4、冷卻

紫銅管正弦波紋鋁翅片式空氣熱交換器（風冷）。

5、水路

加濕供水系統（僅濕熱型）

6、加濕（僅濕熱型）

※ 水盆加熱加濕方法

※ 不銹鋼鎧裝加熱器

※ 加熱器控制方式：無觸點等周期脈沖調寬，ssr（固態繼電器）

※ 水位控制裝置，加熱器防干燒裝置

7、制冷劑

采用環保型高溫級制冷劑  ：r404a。

8、制冷工藝

※ 全面實施氮?dú)獗Ｗo(hù)焊接，雙級旋片泵抽真空，確保制冷系統內部清潔、可靠。

※ 壓縮機底部設計接水盤，冷凝水通過箱體后方排水管排至箱外。
