簡介：

產品介紹：

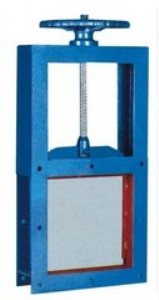

手動閘板閥/氣動閘板閥/電動閘板閥結構簡單、操作靈活重量輕、無卡阻、切斷快、特別適用于各類固體物料和φ50左右塊狀，固狀物料的輸送及流量調節，安  裝不受角度限制。操作方便，能隨時調整開度。

工作原理：

手動閘板閥/氣動閘板閥/電動閘板閥主要由框架、閘板、絲桿、螺母等零件構成，用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動，達到閘門的啟閉目的。是用粉  料、晶粒料、顆粒料及小塊物料的流量，輸送量的主要控制，方形螺旋閘門(單向方形螺旋閘門,雙向方形螺旋閘門)廣泛用于冶金、礦山、建材、糧食、化工等行業的庫頂、庫底及送料口等，是控制流量變化較大，啟閉頻繁，切斷快速的理想設備。

產品特點：

1、結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉  料及小于φ 10mm的顆粒料，晶粒料的輸送及流量調節。

2、安  裝不受角度限制，操作方便，能隨時調節開度。

3、該閥門有手輪和鏈輪操縱兩種操作形式，i型為手輪，ii為鏈輪。單向和雙向兩種結構形式單向、雙向。類別a×ab×bc×chln-d重量單向200×200256×256296×2968201008-φ1262250×250306×306346×3469301008-φ1470.5300×300356×356396×39610501008-φ1481400×400456×456496×49614010012-φ14114450×450510×510556×556145012012-φ18130500×500560×560606×606161012016-φ18147雙向600×600660×660706×706183012016-φ18169700×700770×770820×820213014020-φ18236800×800870×870920×920244014020-φ18303900×900974×9741030×1030266016027-φ234241000×1000107410741130×1130287016024-φ23636說明單向手輪距地面小于1.7米用手輪，大于1.7米用鏈輪

鏈條節數m=0.105x-113（x是絲桿中心離地面度度） 概述：氣動雙閘板出料閥又名氣動雙閘板閥,雙閘板出料閥,雙插板閘閥,主要運用于火力發電的粉  煤灰氣力輸送系統中，做倉泵出料閥、平衡閥、排氣閥、排堵閥，也可用作管路切換閥和灰?guī)煨痘议y。本閥具有密封性能好、耐磨性強、啟動負荷小、卡灰及積灰現象少、使用壽命長的特點。

工作原理：

當氣源從上進氣口通入時，閥桿帶動閥板向下運動，閥門關閉。當氣源從下進氣口通入時，閥桿帶動閥板向上運動，閥門開啟。

閥板與閥座之間加載彈簧，彈簧彈力始終使閥板壓向閥座保證閥門的密封性，又容許閥板在垂直上下方向移動，這有助于補償閥門零件的熱脹冷縮，并能克服任何背壓變化對密封的影響與防止顆粒介質進入兩密封面之間。

在啟閉過程中，閥板能產生自轉，使得密封面之間產生研磨、拋光作用，而且由于閥體對通道偏心，在開啟排卸物料時，會產生渦流，形成的物料旋渦會自行清掃閥門內腔。所有的這些特點，使得這種閥門具有超長的使用壽命，為您的系統安  全運行提供了可靠的保證。

技術參數：

公稱通徑：dn50-300（也可根據客戶需要定制）

公稱壓力1.0—1.6mpa氣動執行器工作壓力：0.4~0.6mpa

適用溫度≤200℃（另有耐高溫型最高可耐400℃高溫）

適用介質：粉  煤灰、干粉  塵、氣體、水等

適用范圍：火力發電廠干灰系統、倉泵出料輸送�；�工、冶金、造紙等行業中散狀物料輸送系統以及各類有磨損的介質。

安  裝使用要點：

1、安  裝前應仔細閱讀本說明、并核對閥門型號、通徑及技術參數。

2、一般不推薦裝上閥門后施焊法蘭，以免損壞閥門密封圈（有經驗的焊工增加保護措施后亦可以裝上閥門后施焊法蘭）。管道自先預留的閥門安  裝距離應適當，法蘭兩邊加墊片。

3、兩管道中心與閥門通徑中心應保持同軸，法蘭面應平整，不允許法蘭面有較大的偏斜，以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻對稱。

4、為了延長使用壽命，提高工作效益，本閥門嚴禁氣缸向下安  裝，在安  裝時盡量做到氣缸向上直立安  裝，在條件不允許的情況下要氣缸向上45度安  裝，如水平安  裝的情況下，必須延長空送時間，避免閥體積灰。
