產品概述：

產品概述

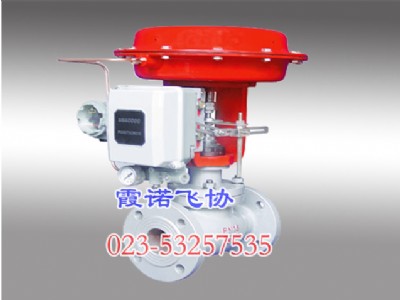

氣動單座（套筒）調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥（套筒閥）組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。

閥體

閥體形式：直通單座（套筒）倒s型鑄造型閥

公稱通徑：dn20~300mm

公稱壓力：pn1.6、4.0、6.4mpa

連接形式：法蘭式按jb78-59、jb/t79.2-94凹式

材    料：ht200、zg230—450、zg1cr18ni9ti、zg0cr18ni12m02ti

上 閥 蓋：常溫型-20~+200℃

散熱型-40~+450℃

填  料:  v型聚四氟乙烯、柔性石墨、不銹鋼波紋管

閥內組件

閥芯型式：上導單座(套筒)柱塞型閥芯

流量特性：直線特性、等百分比特性或快開特性

材    料：1cr18ni9ti、0cr18ni12mo2ti運行參數：公稱

通徑

(mm)閥座

直徑

(mm)額定流量系數kv額定

行程

(mm)薄膜有效

面積cm2固有可

調比環境溫

度℃基本誤差回差死區額定流量系數泄漏

量 直線等百分比 g3/43

4

5

6

7

80.08

0.12

0.20

0.32

0.50

0.801022050:1-40~+85不帶定位器±5％

帶定位器±1％

不帶定位器±3％

帶定位器1％不帶定位器±3％

帶定位器0.4％±10％單座10-4閥額容量（套筒10-3閥額定容量）      20101.81.610350 122.82.5 154.44 206.96.3 2525111016 403217.61625 4027.525 50504440 6565696340560 8080110100 100100176160 15012527525060900 150440400 200200690630 25025010009001001400 30030016001440

使用范圍：該套筒型與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。
