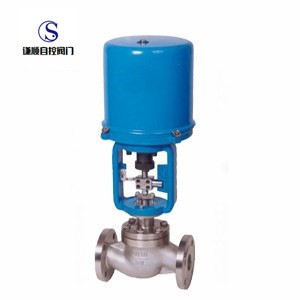

zdlm電動鑄鋼法蘭套筒調節閥簡介
電動鑄鋼法蘭套筒調節閥是一種壓力平衡型調節閥，采用套筒導向，壓力平衡型雙密封面閥芯機構，配用電動執行機構。流道呈s流線性，整體具有工作平衡、允許壓差大、流量特性精確、噪音低等特點。特別適用于流量大，閥前后壓差較大、泄露要求不高的場合。電動鑄鋼法蘭套筒調節閥本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種形式。產品公稱壓力等級有pn1.6、4.0、6.4、10.0；閥體口徑范圍dn20-300，適用流體溫度-196-+560℃范圍內多種檔次。泄露等級有ⅳ級、ⅴ級、ⅵ級。流量特性有直線、等百分比特性，多種品種規格可供選擇。
注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
zdlm電動鑄鋼法蘭套筒調節閥主要零件材料
閥體
wcb
cf8
cf8m
cf3m
密封墊
ptfe/柔性石墨
套筒
wcb
cf8
cf8m
cf3m
閥芯
304
304
316
316l
閥蓋
wcb
cf8
cf8m
cf3m
閥桿
304
304
316
316l
填料
ptfe/柔性石墨
彈簧
65mn
304
316
316l
螺母
304
304
316
316l
zdlm電動鑄鋼法蘭套筒調節閥主要技術參數
公稱通徑dn（mm）
20
25
32
40
50
65
80
100
125
150
200
250
300
額定流量系數
(kv)
直線
6.9
11
17.6
27.5
44
69
110
176
275
440
690
1100
1760
等百
分比
6.3
10
16
25
40
63
100
160
250
400
630
1000
1600
額定行程l（mm）
16
25
40
60
100
公稱壓力pn（mpa）
1.6
2.5 4.0 6.4 10.0
執行機構型號
psl
201/202
204
208
312
320
3810l
3810lsa-08
3810lsa-20
3810lsb-30
3810lsb-50
3810lsc-65
固有流量特性
直線、等百分比
固有可調比
50：1
工作溫度t（℃）
普通型：鑄鋼-40-250；鑄不銹鋼-60-250
散熱型：鑄鋼-40-450；鑄不銹鋼-60-450
輸入信號
0-10madc、4-20madc、220vac（開關信號）
電源電壓
220vac
50hz
zdlm電動鑄鋼法蘭套筒調節閥執行機構主要性能參數
1、電動執行機構主要性能參數
型號
額定輸出力n
速度mm/s
技術參數
psl
381l
psl
381l
psl
381l
psl
381l
201
381lsa-08
361lxa-08
1000
800
800
0.25
4.2
4.2
電源：ac220v
50hz
輸入信號：dc4-20ma
dc1-5v
(信號線用屏蔽線)
輸出信號：dc4～20ma
防護等級：ip67
帶手輪
電源：ac220v
50hz
輸入信號：dc4-20ma
dc1-5v
(信號線用屏蔽線)
輸出信號：dc4～20ma
防護等級：相當ip55
隔爆標志：exdⅱbt4
帶手柄
202
381lsa-20
381lxa-20
2000
2000
2000
0.50
2.1
2.1
204
381lsb-30
381lxb-30
4500
3000
3000
0.50
3.5
3.5
208
381lsb-50
381lxb-50
8000
5000
5000
1.00
1.7
1.7
312
381lsc-65
12000
6500
0.60
2.8
325
381lsc-99
25000
10000
1.0
2.0
zdlm電動鑄鋼法蘭套筒調節閥主要性能指標
項目
指標值
基本誤差％
配3810l±2.5； 帶定位器
±1.0
回差％
配381l
±2.0；
配psl±1.0
死區％
1.0
始終點偏差％
電開
始點
±2.5
終點
±2.5
電關
始點
±2.5
終點
±2.5
可調范圍
50：1
額定行程偏差％
2.5
泄量量l/h
符合jb/t7387-94
iv級
小于閥的額定容量×10-4
zdlm電動鑄鋼法蘭套筒調節閥允許壓差
公稱通徑
20
25
40
50
65
80
100
150
200
250
300
閥座直徑
10
12
15
20
25
32
40
50
65
80
100
125
150
200
250
300
執行機構
允許壓差△p（mpa）
配psl
psl202
6.4
6.4
6.4
4.90
3.14
1.92
1.23
0.78
psl204
4.31
2.76
1.76
1.04
0.69
0.44
psl208
1.86
1.23
0.78
0.50
0.35
0.20
psl320
?1.26
0.87
0.49
0.32
0.22
配361l
381lsa-20
6.4
6.4
6.4
4.90
3.14
1.92
1.23
0.78
381lsb-50
4.79
3.06
1.96
1.16
0.76
0.49
381lsc-65
1.51
0.99
0.64
0.41
0.28
381lsc-99
0.63
0.44
0.25
0.16
0.11
注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決
zdlm電動鑄鋼法蘭套筒調節閥主要外型尺寸
公稱通徑
20
25
32
40
50
65
80
100
125
150
200
250
300
結構長度
（l）
pn16/25
185
200
205
222
250
276
298
350
410
451
600
670
735
pn40
190
205
210
230
255
285
310
355
425
460
615
685
750
pn64、100
200
210
220
251
286
311
337
394
440
475
630
700
765
常溫型
（h）
pn16/25
756
781
803
928
945
1260
1270
1294
1515
1540
1565
1816
2180
pn40
766
791
813
938
955
1260
1270
1329
1545
1560
1605
1892
2130
pn64/100
773
803
833
965
1000
1280
1300
1338
1575
1620
1675
1936
2202
高溫型
（h）
pn16/25
956
981
1003
1128
1145
1510
1520
1544
1835
1860
1885
2166
2530
pn40
966
991
1013
1138
1155
1510
1520
1579
1865
1880
1925
2245
2480
pn64/100
973
1003
1033
1165
1200
1530
1550
1588
1895
1940
1995
2286
2552
h1
pn16/25
53
58
68
73
80
90
98
108
123
140
168
203
230
pn40
53
58
68
73
80
90
98
115
135
150
188
223
255
pn64/100
63
68
75
83
88
100
105
125
148
170
203
235
265
h2
87
90
d
225
257
310
壓力等級
gb：1.6、2.5、4.0、6.4、10.0mpa
ansi：150、300、600lb
jis：10、20、30、40k
執行機構
psl系列、3810系列、dkj或dkz系列等
注：*本產品性能指標貫徹gb/t421, 3—92。
