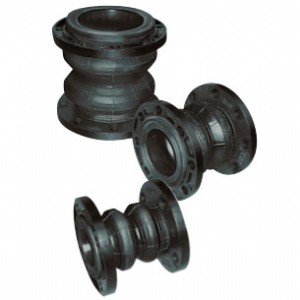

日本tozen株式會授權上海銷售部銷售供應tozen雙球法蘭橡膠軟接頭
twin-sphere rubber joint with floating flanges
雙球法蘭連接型橡膠接頭
applications 應用范圍
this product is mainly applicable for piping systems in commercial【敏感詞】industrial buildings【敏感詞】plants.
此產品主要適用于工業和商業建筑物的管道系統。
applicable fuids are exclusively water including cold water, warm water, cooled water, sea water, etc.
適用的流體只限于水， 諸如冷水、溫水、冷卻水、海水等。
this product can not be used for drinking water, pool water, oil,【敏感詞】boiled water.
此產品不能用于飲用水、游泳池水、油、或開水。
materials 材質表
|
no. |
parts 部件 |
material 材質 |
| 1 |
flange 法蘭 |
mild steel / ductile iron 碳鋼或球墨鑄鐵 |
| 2 |
reinforcing ring 加強環 |
carbon steel 碳鋼 |
| 3 |
inner rubber 內襯橡膠 |
synthetic rubber 合成橡膠 |
| 4 |
outer rubber 外部橡膠 |
synthetic rubber 合成橡膠 |
| 5 |
reinforcing cord 加強層 |
synthetic fiber 合成纖維 |
flanges with mild steel【敏感詞】ductile iron in jis10k, ansi150, pn16 are standard. for other fanges, please consult us.
碳鋼與球墨鑄鐵法蘭連接標準jis10k,ansi150,以及pn16是標準型，如需其他，請聯系我司。
flange material can be changed to sus304【敏感詞】sus316.
法蘭材質可更換為sus304或sus316。
flange material for 350&400mm is mild steel only.
350、400mm的法蘭只能提供碳鋼材質。
operating conditions【敏感詞】performance 運行條件及性能
dimensions【敏感詞】allowable movements 尺寸和允許偏移值
|
nominal dia. |
dimension [mm] |
mass [kg] |
allowable movement [mm] |
installation tolerances [mm] |
|||||||||||||||||||||
|
mm |
inch |
l |
φd |
t.m. |
a.e. |
a.c. |
a.m. |
t.m. |
a.e. |
a.c. |
a.m. |
||||||||||||||
|
32 |
1 1/4 |
175 |
32 |
1.8 |
20 |
10 |
20 |
20° |
8 | 3 | 6 |
7.5° |
|||||||||||||
|
32 |
1 1/4 |
175 |
40 |
2.2 |
20 |
10 |
20 |
20° |
8 | 3 | 6 |
7.5° |
|||||||||||||
|
40 |
1 1/4 |
175 |
40 |
2.3 |
20 |
10 |
20 |
20° |
8 | 3 | 6 |
7.5° |
|||||||||||||
| 50 |
2 |
175 |
50 |
3.0 |
20 |
10 |
20 |
20° |
8 | 3 | 6 |
7.5° |
|||||||||||||
|
65 |
2 1/2 |
175 |
65 |
3.9 |
20 |
10 |
20 |
20° |
8 | 3 | 6 |
7.5° |
|||||||||||||
|
80 |
3 |
175 |
75 |
4.1 |
20 |
10 |
20 |
20° |
8 | 3 | 6 |
7.5° |
|||||||||||||
|
100 |
4 |
225 |
100 |
5.3 |
25 |
15 |
30 |
20° |
10 | 3 | 6 |
7.5° |
|||||||||||||
| 125 | 5 |
225 |
125 |
7.6 |
25 |
15 |
30 |
20° |
10 | 3 | 6 |
7.5° |
|||||||||||||
|
150 |
6 |
225 |
150 |
11 |
25 |
15 |
30 |
20° |
10 | 3 | 6 |
7.5° |
|||||||||||||
|
200 |
8 |
325 |
200 |
17 |
30 |
20 |
40 |
20° |
12 | 3 | 6 |
7.5° |
|||||||||||||
|
250 |
10 |
325 |
250 |
24 |
30 |
20 |
40 |
20° |
12 |
3
以上是日本滔辰閥門上海辦事處廠家直供tozen雙球法蘭橡膠軟接頭的詳細信息，如果您日本滔辰閥門上海辦事處廠家直供tozen雙球法蘭橡膠軟接頭的價格、廠家、型號、圖片有什么疑問， 請 聯系供應商 或 請供應商聯系我
