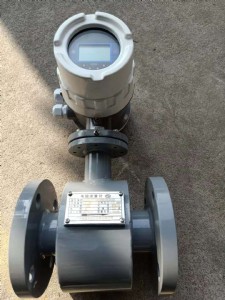

一、emfm-hfd3000污水電磁流量計廣州銘鴻儀器儀表有限公司概述：

emfm-hfd3000污水電磁流量計測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸 、堿 、鹽 等強腐蝕性的液體。該產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。 ld系列電磁流量計是采用國內外技術研制開發的全智能型電磁流量計，其全中文電磁轉換器內核采用高速中央處理器。計算速度非�？�、精度高、測量性能可靠。轉換器電路設計采用國際先進技術，輸入阻抗高達1015歐姆，共模抑制比優于100db，對于外來干擾以及60hz/50hz干擾抑制能力優于90db,可以測量更低的電導率的流體介質流量。其傳感器采用非均勻磁場技術及特殊的磁路結構，磁場穩定可靠，而且大的縮小了體積，減輕了重復，使流量計小型流量化的特點。使客戶“買的放心，用的省心，服務稱心”是我公司的宗旨。

二、emfm-hfd3000污水電磁流量計產品特點：

管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

在現場可根據用戶實際需要在線修改量程。

高清晰度背光lcd顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

采用smd器件和表面貼裝（smt電路可靠性高）。

采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流測量的穩定性，功耗低。

全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1

超低emi開關電源，使用電源電壓變化范圍大，抗emc好

內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間

具有rs485、rs232、hart和modbus等數字通訊信號輸出。

三、emfm-hfd3000污水電磁流量計電磁流量計工作原理

emfm-hfd3000污水電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為b的工作磁場。此時，如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢e。電動勢e正比于磁通量密度b，測量管內徑d與平均流速v的乘積。電動勢e（流量信號）由電極檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。

e=kbdv

式中：e---------------為電極間的信號電壓

     b-----------------磁通密度

     d------------------測量管內徑

     v------------------平均流速（m/s）

式中k, d為常數，由于勵磁電流是恒流的，故b也是常數，則由e=kbdv可知，體積流量q與信號電壓e-成正比，即流速感應的信號電壓e與體積q成線性關系。因此，只要測量出e就可確定流量q，這是電磁流量計的基本工作原理。

由e=kbdv可知，被測流量體介質的溫度、密度、壓力、電導率、液固兩兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或者紊流）就不會影響測量結果的。因此說電磁流量計是一中真正的體積流量計。對于制造商和用戶來說，只要用普通的水實際標定后就可以測量其他任何導電流體介質的體積流量，而不需要任何修正。這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有分高的可靠性。

1）測量口徑：6mm-1200mm

2）流速范圍：0.3-10m/s

3）介質導電率:>5us/cm

4）測量精度：±0.5％,  ±0.2％  （量程指定段）

5）機械振動頻率：≤55hz

6）防爆等級：exdiibt4

7）防護等級：ip65,

ip67, ip68

8）工作電源：220vac±15％, 24vdc±5％

9）功耗：<10va

10） 輸出信號：4-20ma、rs485

11） 現場顯示斷電保存時間：10年

顯示方式：lcd顯示瞬時流量4位，累積流量8位。
