一、產品[精小型氣動薄膜單座（套筒）調節閥]的詳細資料：

產品型號：zjhp（m）

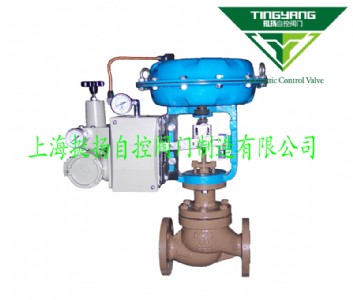

產品名稱：精小型氣動薄膜單座（套筒）調節閥

產品特點：zjhp（m）型氣動單座（套筒）調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥（套筒閥）組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。zjhm型精小型套筒與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。

二、閥體：

閥體形式：直通單座（套筒）倒s型鑄造型閥

公稱通徑：dn20~300mm

公稱壓力：pn1.6 4.0 6.4mpa

連接形式：法蘭式按jb78-59 jb/t79.2-94凹式

材 料：ht200 zg230—450 zg1cr18ni9ti zg0cr18ni12m02ti

上 閥 蓋：常溫型-20~+200℃

散熱型-40~+450℃

填 料: v型聚四氟乙烯、柔性石墨、不銹鋼波紋管

三、閥內組件：

閥芯型式：上導單座（套筒）柱塞型閥芯

流量特性：直線特性、等百分比特性或快開特性

材 料：1cr18ni9ti 0cr18ni12mo2ti

四、流量特性圖：

五、執行機構：

形 式：多彈簧式薄膜執行機構 墊 片：橡膠石棉板、1cr18ni9ti

膜片材料：丁睛橡膠夾增強滌綸織物 彈簧 范圍： 20-100（40-200、80-240 、20-60

壓縮彈簧：60si2mn 60-100） kpa

推 桿：2cr13 供氣 壓力：0.14 0.16 0.28mpa

膜 蓋：a3 氣源 接頭：內螺紋m10x1

襯 套：2cr13 環境 溫度：-30~+70℃

閥作用型式：氣一開式，氣一關式

六、主要技術參數：公稱通徑閥座直徑額定流量系數kv額定行程薄膜有效面積cm2固有可調比環境溫度℃基本誤差回差死區額定流量系數泄漏量直線等百分比 g3/4

3

4

5

6

7

80.08

0.12

0.20

0.32

0.50

0.801022050:1-40~+85不帶定位器±5％

帶定位器±1％不帶定位器±3％

帶定位器1％不帶定位器±3％

帶定位器0.4％±10％單座10-4閥額容量（套筒10-3閥額定容量）2010

1.8

1.6

1035012

2.8

2.515

4.4

420

6.9

6.325

25

11

10

16

4032

17.6

16

25

40

27.5

2550

50

44

4065

65

69

63

40

560

8080

110

100100

100

176

160150

125

275

250

60900

150

440

400200200

690

630250

250

1000

900

100140030030016001440七、上海挺揚自控閥門制造有限公司zjhp型氣動單座調節閥允許壓差：開關方式執行機構型號彈簧范圍kpa氣源壓力mpa公稱通徑（閥座直徑）mm2025

4050658010015020010121520氣關zha-22

20-100

20-100

40-2000.14

0.25

0.46.4

6.4

6.46.19

6.4

6.43.96

6.4

6.42.2

6.4

6.41.4

6.4

6.4       zha-23

20-100

20-100

40-200

-     0.56

3.64

5.04      zha-34

20-100

20-100

40-200

       0.35

2.30

3.18     zha-45

20-100

20-100

40-200

        0.34

2.21

3.060.22

1.43

1.980.14

0.91

1.26  氣開zhb-22

20-100

40-100

80-240

0.14

0.25

0.44.64

6.4

6.43.09

6.4

6.41.98

5.94

6.41.11

3.3

6.40.7

2.1

4.9     0.10

0.66

0.920.06

0.37

0.52zhb-23

20-100

40-100

80-240

      0.28

0.84

1.950.18

0.53

1.25     zhb-34

20-100

40-100

80-240

        0.17

0.51

1.180.11

0.33

0.780.07

0.21

0.5  zhb-4520-100

40-100

80-240           0.05

0.15

0.360.03

0.09

0.211、本表以標準規格執行機構為計算基礎。如zui大工作壓差超出表列范圍，可向廠方提出，采取適當?shù)慕鉀Q辦法。

2、本表以閥門關位置為計算基礎。因此其它位置會有更大的允許壓差。

八、上海挺揚自控閥門制造有限公司zjhm型氣動套筒調節閥允許壓差表：開關方式執行機構型號彈簧范圍kpa氣源壓力mpa公稱通徑2540506580100150200氣關zha-22

20-100

20-100

40-200

0.14

0.25

0.43.00

       6.4

       6.4

zha-23

20-100

20-100

40-2000.14

0.25

0.4

 2.25

1.95

      6.4

6.4

      6.46.4     zha-34

20-100

20-100

40-2000.14

0.25

0.4   2.36

2.04

1.67

     6.4

6.4

6.4

     6.46.46.4  zha-45

20-100

20-100

40-200

0.14

0.25

0.4      1.41

1.14      6.46.4      6.46.4氣開zhb-22

20-100

40-100

80-2400.14

0.25

0.41.50

       4.50

       6.4       zhb-23

20-100

40-100

80-2400.14

0.25

0.4

         1.13

0.98

      3.38

2.93

     zhb-3420-100

40-100

80-2400.14

0.25

0.4 6.46.41.18

1.02

0.84

     3.54

3.06

2.51

     6.46.45.85  zhb-4520-100

40-100

80-2400.14

0.25

0.4      0.71

0.57      2.12

1.71      4.944.00說明： 1、本表以標準規格執行機構為計算基礎。如zui大工作壓差超出表列范圍，可向廠方提出，采取適 當?shù)慕鉀Q辦法。

九、zjhp/m型氣動調節閥外形圖：

十、zjhp/m型氣動薄膜調節閥外型尺寸：

公稱通徑

l（mm）h（mm）h1（mm）фa（mm）ansi125ff

ansi150rf

jis10kff.rf

pn0.6、1.6

ansi300

jis2030krf

pn4.0

ansi600

jis40k.rf

pn6.4

普通

高溫pn6

pn16pn40pn64g3/4″

120

120

120

253

 31

31

 236

20

181

194

206

398.5

548.5

45

52.5

65

28525

184

197

210

410.5

560.5

50

57.5

70

40

222

235

251

455

620

65

75

85

50

254

267

286

457.5

627.5

70

82.5

90

65

276

292

311

610

790

80

92.5

102.5

36080

298

317

337

622

8.7

95

100107.5

100

352

368

394

640

850

105

110

117.5

125

150

451

473

508

870

1130

132.5

142.5

150

172.5

4702006006106508901150160170187.5207.5法蘭連接尺寸

本產品的法蘭連接尺寸符合國家標準gb9115.7－88、gb9115.9－88、pn64符合jb79－59。此連接尺寸與老產品的采用的jb78－59《鑄鐵法蘭》,jb79－59《鑄鐵法蘭》中的連接尺寸基本一致,可以套用,安 裝時不影響和老產品的更換。

jisb2001－1984

ansib16.5－1981

法蘭連接：ff、pr、rj和lg。

十一、型號編制說明：zjhp16cgk自控閥門執行機構：多彈簧氣動薄膜執行機構閥門結構類型：公稱壓力：閥體材質：溫度類型：作用型式： j：表示精小型 p：表示單座

16：表示1.6mpa

c：表示碳鋼

g：中溫型常溫省略k：表示氣開型   n：表示雙座

25：表示2.5mpa

p：表示不銹鋼

 b：表示氣關型   m：表示套筒閥40：表示4.0mpa

f46：表示閥體襯氟      64：表示6.4mpa   訂貨須知：

一、①zjhp精小型氣動薄膜調節閥產品名稱與型號②zjhp精小型氣動薄膜調節閥口徑③zjhp是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定挺揚公司的zjhp型號，請按zjhp型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的挺揚閥門專家為您審核把關。
