1、基本構成

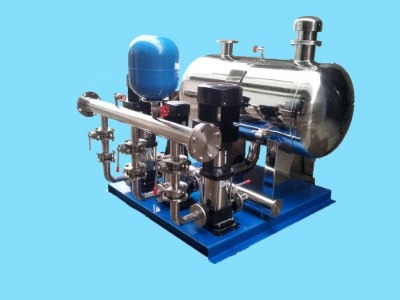

整個恒壓供水系統由cx-b系列變頻恒壓供水自動控制裝置與水泵電機組合而成（見圖1）.該裝置由變頻器（內含pid調節器）、可編程時控開關、可編程控制器、水位顯示控制器、遠傳壓力表、水位傳感器及相關電氣控制部件構成,是一_種具有變頻調速和全自動閉環控制功能的機電一_體化智能設備（見圖2）,它可同時對一_臺或多臺三相380v,50hz的水泵電機進行自動控制.

2、工作原理

cx-b系列變頻恒壓供水自動控制裝置以變頻方式工作時,水泵電機以軟啟動方式啟動后開始運轉,由遠傳壓力表檢測供水管網實際壓力,管網實際壓力與設定壓力經過比較后輸出偏差信號,由偏差信號控制調整變頻器輸出的電源頻率,改變水泵轉速,使管網壓力不斷向設定壓力趨近.這個閉環控制系統通過不斷檢測、不斷調整的反復過程實現管網壓力恒定,從而使水泵根據需水量自動調節供水量,達到節能節水的目的.

plc的主要控制作用：（1）控制多臺水泵（包括備用泵）循環軟啟動,周期性地以變頻方式工作；（2）控制備用泵的自動啟動.當?shù)赺一_臺水泵電機以變頻方式運行,并達到額定功率（即變頻器輸出電源頻率達到50h）,而供水管網壓力未達到設定壓力時,第_二臺水泵電機會自動啟動,并以工頻方式運行,這時若管網壓力仍不能達到設定壓力時,第_三臺水泵電機會自動啟動,第_一_臺水泵仍以變頻方式運行,達到保持管網恒壓的目的,投入運行的水泵數量由裝置根據管網壓力自動控制.

水位顯示控制器設有上、中、下3個水位控制限,當池水位從上限降到中限位置時,控制器輸出補水泵啟動信號,使補水泵向池內補水,補至上限時,控制器輸出補水泵停機信號,停止補水；當池水位降到下限時,控制器輸出取水泵停機信號,使取水泵停止取水,待水位上升到中限后,控制器使取水泵自動啟動,恢復取水.

3、控制功能

cx-b系列變頻恒壓供水自動控制裝置具有以下控制功能：（1）設有手動/自動切換電路,當切換至自動位置時,系統可根據出口壓力變化,自動調節變頻泵的轉速和自動啟動、停止備用泵,以維持出口壓力恒定,當變頻控制電路出現故障時,可切換至手動位置,使水泵直接在工頻下運行,保證正常供水；（2）能夠在1d內設置1～9個供水時間段,一_周內各天的供水時間可以不同；（3）用plc控制水泵（包括備用泵）全循環軟啟動,周期性地自動交換使用,以期水泵壽命基本一_致；（4）地下蓄水池缺水后取水泵自動停機保護,補水泵自動開機補水,蓄滿水后補水泵自動停機,蓄水池水位以數字顯示；（5）故障顯示及報警,具有缺相、短路、過熱、過載、過壓、欠壓、漏電、瞬時斷電保護等電氣保護功能.d系列1、基本構成

整個恒壓供水系統由cx-d系列變頻恒壓節水灌溉自動控制裝置與水泵電機組合而成（見圖1）.一_些節水灌溉基地設計有噴灌、微噴灌、滴灌等多種灌溉方式,不同的灌溉方式所需的工作壓力不同.為使同一_供水管網能為不同灌溉方式提供不同的工作壓力,在cx-b系列變頻恒壓控制裝置的基礎上增加了多段壓力設置轉換電路,它可同時對一_臺或多臺三相水泵電機進行自動控制（見圖3）.

2、工作原理

cx-d系列變頻恒壓節水灌溉自動控制裝置除多段壓力設置轉換電路外,其他部分的工作原理與cx-b系列變頻恒壓供水自動控制裝置相同.多段壓力設置轉換電路中設計了對應于噴灌、微噴灌、滴灌及管道灌溉4個壓力檔位,在進行灌溉時,plc按灌溉方式輸出對應的控制信號,壓力設置轉換電路自動轉換到相應壓力檔位,該裝置就在這一_設定壓力下以恒壓供水,實現節水灌溉.

3、控制功能

除具有cx-b系列變頻恒壓供水自動控制裝置的功能外,還具有壓力轉換功能.應用推廣概述引進先進技術主要的目的在于推廣應用,把變頻調速技術應用于水利行業及農業,實現了節能節水.幾年來,通過向社會積極宣傳變頻節水節能技術的優越性,這一_技術已逐步被水利行業及農業所接受.推廣方面在城鄉供水方面,我們已經推廣應用變頻恒壓供水自控裝置12套,根據對其中四套裝置運行數據的統計計算可知,可節約電能25％～50％,節水3％～10％.各臺裝置的節能率和節水率差異較大,其主要原因是各裝置的運行環境差異較大,用水高峰與低谷流量差值大的裝置節能率高,用水高峰與低谷流量差值小的裝置節能率低；供水管路完好率高的系統使用該裝置后,節水效果不顯著,供水管路完好率低的系統使用該裝置后,節水效果顯著（由于恒壓供水,減少了管網高壓所產生的漏水）.實踐證明,使用變頻恒壓供水自控裝置,不但能夠節水節能,而且提高了供水質量,保證了供水管網的安 全運行.

在農業灌溉方面,2001年6月為“99全國節水示范工程秦都項目區（咸陽市秦都區雙照鎮龍泉南村）節灌系統”設計并安 裝了變頻恒壓節水灌溉自動控制裝置一_套,使一_條供水管網能夠在不同時間段提供兩種工作壓力,既滿足了微噴灌和滴灌的要求,又使灌溉管理大大簡化.據2001年7～12月資料統計,節電17％,節水19％.2001年12月同陜西省農墾農工商總公司簽 訂了合作合同,為該公司華陰農場節水灌溉增效示范項目設計安 裝6套變頻恒壓節水灌溉自動控制裝置.該示范項目實施完成后,變頻恒壓節水灌溉自控裝置與灌溉自動控制系統聯網,將形成目前我國較高標準的節水灌溉自動控制網絡,控制滴灌面積76hm2.

變頻恒壓自動控制裝置,不但可廣泛應用于高層建筑和自來水廠的供水系統中,而且能應用于農業水泵抽灌系統中,并在農業抽灌系統中剛剛開始應用,其節水節能技術具有強大的生命力和廣闊的應用前景.測試水泵綜合參數測控系統,是為水泵測控而量身打造的一_款功能強大的測控系統。使用該系統能夠同時測量水泵的進口溫度,出口溫度,進口壓力、出口壓力,揚程、流量、轉速、電機軸輸出功率（水泵輸入機械功率）等基本參數,并準確計算出泵的效率。如增加相應的閥門控制模塊,可進行水泵管路閥門的控制,配合水泵綜合參數測控系統同步完成水泵試驗工作,并按照國標要求生成水泵試驗報告。該系統是水泵性能測試、經濟運行、日常維護的理想設備。特點]安 裝簡單、使用方便；水泵試驗所有參數一_機全部測量,無需再購置其他儀器,方便管理；水泵綜合參數測控系統配有各種模擬量信號接口和數字量信號接口,可以直接與電壓/電流傳感器、功率傳感器、互感器、流量計、轉速儀、壓力計、電子閥、pt100熱敏電阻、扭矩儀等儀器連接,使用時只需將所需要的儀器設備接入水泵綜合參數測控系統即可,安 裝簡單,一_個操作人員即可完成安 裝工作。

配置靈活；水泵綜合參數測控系統的硬件采用模塊化結構,并以虛擬儀器顯示,方便接口擴展,使用者可以根據自己的需求選擇合適的模塊來搭配屬于自己的系統,比傳統的方法更為靈活,數據處理更為快捷,系統的維護和升級更為方便。

人性化的操作界面；水泵綜合參數測控系統采用虛擬儀器的形式顯示,擁有人性化的操作界面,用戶可以根據自身的需求對所采集的數據進行管理。

多種顯示方式；虛擬儀器界面提供了數顯表、指針式、矩陣三種顯示方式,人機界面更加友好。

瞬態數據采集功能；如果選擇電子式扭矩儀,電機的輸入功率將具有瞬態數據采集功能,能夠采集電機啟動的瞬時電量參數,并能生成瞬態啟動曲線。

標準的試驗報告；水泵綜合參數測控系統在采集完數據后,可以自動生成水泵性能試驗報告,試驗報告響應相關國標的要求。應用水泵綜合參數測控系統能滿足試驗室的精確測量,也能滿足水泵工作現場的便捷式測量。

試驗室應用；水泵綜合參數測控系統為滿足水泵試驗室的高精度測控,本測控系統提供各種接口可以直接與試驗室的扭矩儀、高精度電壓/電流傳感器、高精度互感器、以及高精度流量計和壓力計,將測得的數據進行運算分析,并最終生成試驗報告。

現場應用；在水泵使用現場往往不具備測試所需的一_次儀表,對于這種情況下的監測水泵運行狀況,水泵綜合參數測控系統提供了一_個高效且簡單的解決方案。水泵綜合參數測控系統擁有一_個參數錄入界面,可以將水泵機組的一_些基本參數錄入儀器中,再在水泵的進出口管路中分別安 裝一_個壓力計,水泵綜合參數測控系統通過測量水泵的進出口壓力,再結合之前錄入儀器的參數,即可在儀表上顯示出水泵的實時流量、效率等數據。
