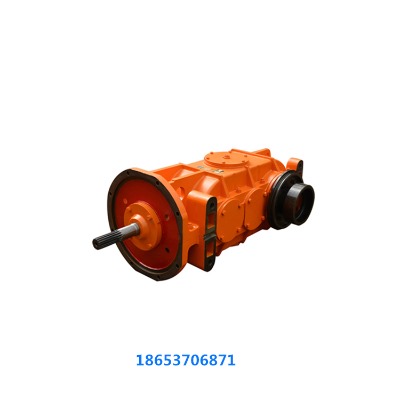

本減速機主要與礦用sdj150型皮帶輸送機配套用的75千瓦減速器。sdj150減速機三級弧齒圓柱齒輪減速器。該減速器裝到輸送機機頭架側面,與輸送機平行布置。減速器四軸為輸出軸,四軸的花鍵帶動輸送機滾筒,減速機一軸通過聯軸節與電動機聯接,完成減速及傳遞功率作用。

由弟一圓弧傘齒輪軸,弟二斜齒齒輪軸,弟三圓柱齒輪軸,第四輸出軸。四根軸均由滾動軸承固定在減速器上下箱內。本減速器上下箱體材料為ht250灰鑄鐵。

采用新的模塊化單元結構,使得箱體和內部零件具有很高的組合性、互換性,從而減少零部件種類。

 采用等強度優化設計。

 高承載能力。

 圓錐齒輪采用磨削工藝,圓柱齒輪采用新穎的修形工藝,箱體采用優化的降噪結構設計,這些使齒輪箱噪音有很大的減小。

 方形箱體,擴大了表面積,風扇、冷卻盤管的合理選用,增加了齒輪箱的熱效率。

 輸出軸型式、安 裝方式多樣化,利于客戶選擇。

    sdj150皮帶機減速器齒輪模數及速比

速比級別 小齒輪模數 小齒輪齒數 大齒輪模數 大齒輪齒數 速比

弟一級   ms=8.6       12        ms=8.6      35       1：2.9167

弟二級   mn=7        16        mn=7       53        1：3.3125

弟三級   m=9         17        m=9        43        1：2.2594

總速比                          1：24.43758

sdj150減速機外形尺寸（長x寬x高）為1503x959x600,重量為1034.7kg。

sdj150輸送機減速機可反轉使用,采用自然冷卻。

技術要求

1.齒輪精度等級

傘齒輪及圓柱齒輪均采用jb180,9-8-8dc級精度制造。

2.齒輪及軸使用材料

sdj150減速機軸齒輪及齒輪均采用20crmnti合金材料進行調質處理,齒面進行滲碳淬火處理,增加了齒輪使用壽命。減速器四軸用40mnvb合金鋼進行調質處理。
