in-assembly鋼結構模擬預拼裝系統

一.  概述

in-assembly鋼結構件模擬搭載軟件可以將各鋼構件的實測數據進行模擬拼裝,直觀地顯示出拼裝結果。以模擬拼裝代替?zhèn)鹘y(tǒng)場地預拼裝,省時省力。并可以按需輸出現場所需要的報表,指導修正。提高鋼結構件拼裝效率,極大降低安 裝返工率。是鋼結構行業向數字化生產轉變過程中的重要一環。

二.   優_勢

1.    代替?zhèn)鹘y(tǒng)的場地預拼裝,省時省力

2.    模擬拼裝可避免吊裝變形造成的形變風險

3.    經受多年市場檢驗,可以應對絕大多數生產中可能遇到的情況

4.    可定制化出圖,可針對不同場合設計不同需求的圖紙

5.    盡量簡化操作,降低學習成本,易上手

三.   特點

1.    可與各常用軟件進行數據交換,兼容大部分?jǐn)?shù)模軟件

2.    可對精度控制點進行編碼管理,可按偏差范圍及類型進行分類統計管理

3.    可根據部材類型及環境溫度對分析結果進行補償修正

4.    可將同構件二次或多次測量數據進行對比分析

5.    可分析計算合攏口切割量、加強筋錯位、對接面錯位

6.    完全自主便捷的二三維聯動的精度檢查單,支持用戶個性化定制

7.    可連接精度管理數據庫,進行數據入庫出庫操作

四.   功能

1.    軟件支持導入多個相鄰分段進行模擬搭載,且分段導入時,可選擇啟用分析坐標系,支持焊接間隙、焊接收縮的輸入,有此方面生產經驗的船廠用戶可輸入以上參數,提供搭載計算精度

2.    距離綁定,相鄰實測分段進行搭載,顯示搭載偏差

可根據實際情況,選擇不同的綁定方式,如相鄰搭載分段存在板厚差,可使用兩個實測點誤差進行搭載。兩分段搭載面對應搭載點進行綁定,綁定后的點具有對應個關系,可進行三維誤差的比較

3.    通過坐標變換,精確分析搭載狀態

可根據實際搭載偏差情況,使用點平移、角度旋轉、位移旋轉功能進行微調,確保搭載調整分段至最_優_狀態,減少現場修割量

4.    自動計算分段間的重疊、段差及搭載切割量

可創建多個搭載平面,更直觀的觀察每個測量點的x、y、z方向的搭載結果及偏差情況

5.    打印模擬搭載檢查控制表,便于現場修割

截取三維下模型轉換為二維模型數據,實現三維數據到二維數據的實時聯動,視圖方向可任意調整,可標注距離、角度等幾何量,導出pdf、dxf格式文件,并打印精度檢查控制表,便于現場事前的測量安 排、事后核對檢查及分段修割調整

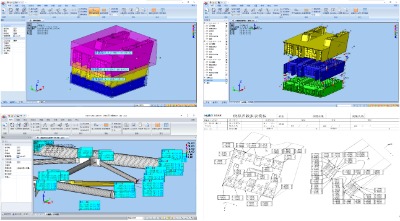

五.   產品展示
