橋梁構件虛擬預拼裝平臺

一.  概述

橋梁構件虛擬預拼裝平臺主要用于橋梁鋼結構生產安 裝過程的構件的模擬預拼的專用系統。在電腦上進行鋼結構箱梁等鋼結構橋梁構件的模擬預拼,代替場地預拼,構件無需移動,不占用場地,問題提前避免,避免吊裝變形,降本增效。

二.   優勢

1.    顛覆傳統方法,對鋼結構橋梁進行數字化模擬預拼裝

2.    無需場地預拼裝,計算機一鍵模擬,避免資源浪費

3.    顯著提高產品精度與質量

4.    明顯減少返工修整工作量,降低成本

5.    依據《鐵路鋼橋制造規范》專門為鋼結構橋梁定制而發

6.    低投入,高回報

三.   特點

1.    參考三維設計模型,以實測數據為基準進行模擬

2.    針對鋼橋獨_家_定制,可對鋼箱梁一鍵預拼裝

3.    通過旋轉、移動等功能,精確分析預拼裝狀態

4.    自動分析預拼裝條件(桁高、節間長度、旁彎、試裝全長、拱度、對角線、主桁中心距離)

5.    自動生成圖文并茂的虛擬預拼裝報告

四.   功能

1.    栓孔通孔率分析

通過螺栓孔實測誤差與允許誤差,模擬出主桁試拼裝線性包絡圖（最_大_和最_�。�,若包絡線包含設計線性即表明通孔率是滿足要求

2.    拼裝完成后尺寸檢驗

在螺栓孔通孔率滿足要求的基礎上,按照《鐵路鋼橋制造規范》中要求,檢查桁梁桿件試拼裝的尺寸（桁高、節間長度、旁彎、試裝全長、拱度、對角線、主桁中心距離）并設置自動與手動調整的方法

3.    模擬預拼裝

對多構件進行模擬預拼裝,計算相鄰構件的拼裝結果,以箭頭及數字直觀顯示

4.    模擬預拼裝分析檢查單

包括圖形及數字。均可自定義格式及內容

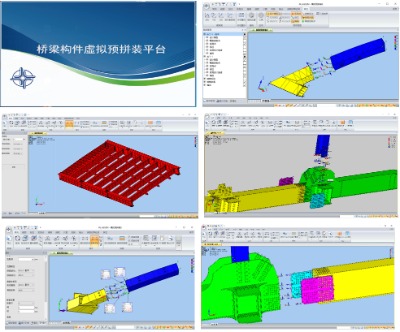

五.   產品展示
