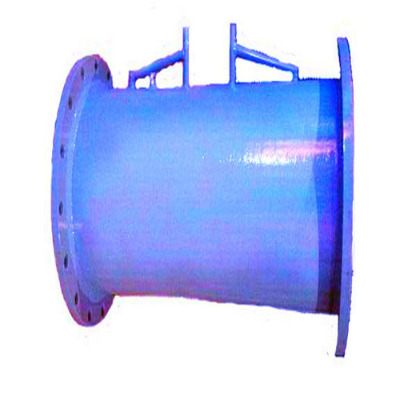

為了確保fvl型管路內錐式流量計使用的效果,正確的安 裝也是非常重要的,下面我就來講一下自救器的安 裝要求有哪些。

技術參數

a  公稱通徑:  dn=40mm～2000mm

b  公稱壓力：pn ≤20mpa

c  流量不確定度（精確度）：實流標定：±0.5％；±1％干式標定：±1％；±1.5％

d  重復性：±0.2％；±0.5％

e  安 裝儀表處的短直管段長度：上游0.5～2d,下游0～1d

流量計的點：

(1)直管段要求低；v型錐流量計采用獨特的中心流線型結構和翼形支撐件的整流作用,巧妙地解決了長直管段整流的問題,它能夠重塑流速曲線,在緊靠錐體上游和下游區域內（前0.5～2d、后0～1d）,將流速不規則的流體直接整流成接近理想流體,可充分滿足伯努利定理的要求,獲得很高的測量精度和重復性。

(2)精度高,重復性好。其獨特的錐形結構,使得流體在經過節流件時,流通面積是逐漸變化到小,而不是突然收縮,因此只產生高頻低幅的小旋渦,使得輸出差壓非常穩定,能夠得到較高的精度和重復性。

(3)耐磨損,不堵塞,不粘附,長期穩定性好。流線型錐形體節流后,在錐形體表面產生真空層效應,使得錐形體不易磨損,β率可長期不變,并保證長期精確測量。

qm: 流體的質量流量  ［kg/h］

c: 流出系數 ［經過流量標定或抽樣標定、幾何尺寸檢查即可知］

ε：可膨脹性系數  ［對液體ε＝1］

β：徑比 ［＝d/d ］.d：節流件工作條件下的等效流通直徑 。

d：儀表測量管工作條件下的內徑［mm］

δр:節流件上、下游取壓口處產生的差壓 ［kpa］
