1.2相關標準

sl 264-2001 《水利水電工程巖石試驗規程》

jtg e41-2005 《公路工程巖石試驗規程》

gb/t50266-2013《工程巖體試驗方法標準》

1.3 產品概述

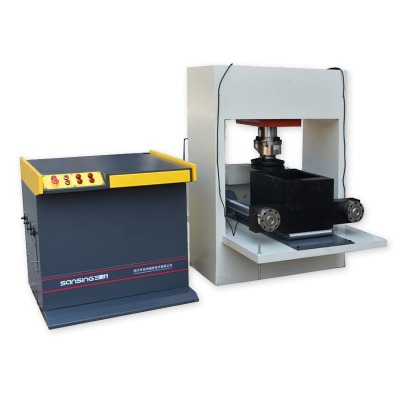

微機控制伺服巖石直剪儀是結合國家標準sl 264-2001 《水利水電工程巖石試驗規程》、jtg e41-2005 《公路工程巖石試驗規程》、gb/t50266-2013《工程巖體試驗方法標準》 等規定和用戶要求而設計。本試驗機采用平推法,將同一類型的一組巖石試件在不同的法向荷載下進行水平剪切,根據庫侖定律表達式確定巖石的抗剪強度參數。本試驗機適用于巖石結構面（如截里面、層理面、片里面、劈里面等位置）、巖石本身及混凝土或砂漿與巖石膠結面的直剪試驗。

本試驗的目的是為了求出試件沿滑動面的正應力與剪應力的關系,提供巖石基礎計算之依據。

1.4 技術參數

1、法向荷載p：0~500kn

2、法向工作行程s：0~100mm

3、橫向荷載q：0~500kn

4、橫向工作行程s：0~150mm

5、法向空間 ： ≤150mm（試樣尺寸最 大 可放置高200mm）

6、橫向空間 ： ≤400mm  （試樣尺寸最 大 可放置寬度200mm）

7、剪切油缸和頂桿上下可調（根據試樣高度不同,調整方便,試驗快速）

8、法向和切向兩力傳感器均為：高精度輪輻傳感器。（直接測力比壓力傳感器測力更直接,精準）

9、剪切荷載速度v：0~30kn/s（伺服電機調速）

10、荷載指示方式：微機屏顯

11、荷載指示精度：0.1kn

12、位移測量：光電編碼器直接讀數（0.01mm）

13、加載方式：電動液壓。液壓泵為進口超低噪音泵。

14、控載方式：手動無級調速。具有穩壓功能特殊裝置。

15、電機功率：5.6kw

16、工作電壓：380v

17、滾珠排下置式。

18、外形尺寸：1100x1550x1460mm
