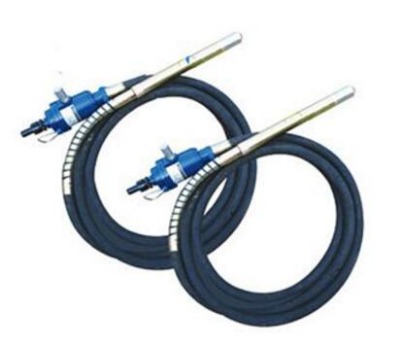

frz-50風動振動器,混泥土風動震動器,50風動振動器,frz-50混泥土振動棒價錢,直銷氣動振動棒,氣馬達價格,風動混泥土振動棒廠家,混泥土振動器,廠家供應振動棒frz-50便攜式風動振動棒結構和工作原理：

frz-50便攜式風動振動棒組成：氣動馬達、棒頭和軟管

風動混凝土振動器以壓縮空氣為氣源,葉片式氣馬達為動力,具有振幅大、頻率高、重量輕、結構合理、操作安 全、維修使用方便等優點。該振動器分動力和振動兩部分。動力部分采用葉片式風動馬達,振動棒軟軸頭浮動插入風動馬達軸頭上聯接套內,待振動棒上外套插入后將手柄緊定合為一體。

1、氣動馬達部分由轉子、氣缸、上下端蓋、軸承等組成。

2、配套振動器橡膠軟管為65mn鋼絲管,棒頭材質為合金40cr,棒頭與軟管連接處帶合金護簧或加粗,比普通振動棒更加耐用。

3、氣缸主風道上有6只通風孔,排氣采用32只排氣孔相互交錯,從而使葉片磨損均勻。

4、為相對增加葉片寬度,延長使用壽命,轉子上五條徑向等分槽銑成r75的圓弧槽。

5、氣動馬達上、下端蓋內分別設計安 裝203、305單列向心球軸承各一只,以承受軸向扭力。下端蓋處一只j型骨架密封圈,防止氣動馬達內壓縮空氣下竄,從而有效地保證氣動馬達傳動工作的可靠性和穩定性及使用壽命。

frz-50便攜式風動振動棒具體參數：

型號：frz-50

棒頭直徑：50mm

總長度：6000mm（不包括動力部分）

額定轉速：3000r/min

使用氣壓： 0.4-0.5mpa

負荷耗氣量：1.5m3/min

進風管內徑：25mm

振動頻率（空氣中）：3000r/min

下部振幅（空氣中）：>10mm

總重量：27.5kg

風動振動棒棒頭直徑有：32,38,50,70mm可供選擇

風動振動棒軟管軟軸長度有：4m、6m、8m、10m等長度供選擇
