| 規格：GBP1000*5000 | 數量：1臺 | |
| 產地：江蘇 | 產品編號：bh4113770877947 |

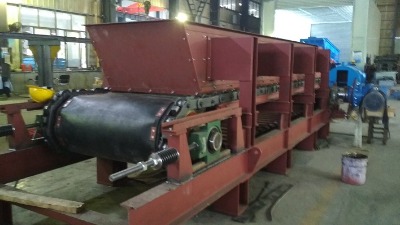

紅土鎳礦專用新型板式喂料機產品結構
一.紅土鎳礦新型板式喂料機工作原理
首先物料通過貯料倉流入至給料機輸送帶上,傳動裝置運轉,輸送動力至頭輪裝置,牽引輸送鏈、龍骨運轉,皮帶隨之運轉,物料流動,導料欄板攔阻、導向,將物料從給料機尾端輸送至頭端,通過頭罩卸至下道工序中的工作機械。位于頭輪下方的清掃裝置,清掃輸送帶表面的粘附物料,并卸至下道工序中的工作機械。傳動裝置可實現無級調速,調節輸送產量,從而滿足下道工序中的工作機械要求。
二.紅土鎳礦新型板式給料機主要結構
新型板式給料機包括尾輪裝置、運行裝置、導料欄板、機架、頭輪裝置、傳動裝置、清掃裝置和頭罩。
2.1尾輪裝置
尾輪裝置包括尾鏈輪、旋轉軸、彈簧張緊機構。采用螺旋彈簧張緊機構,調整方便快捷,張緊行程較大,結構緊湊。
2.2運行裝置
運行裝置是板式喂料機的關鍵部件,包括龍骨、輸送帶、側裙板和輸送鏈。
龍骨為優質碳素 結構鋼制作,并焊接耐磨墊板。它設計與制造獨特,剛度、強度優良,承載能力大、耐磨損。
輸送帶為鋼絲繩芯輸送帶,抗拉強度大,適用于承載和輸送高粘度、高濕度、大塊重的特殊原料。輸送帶鋪設在龍骨上,因而,能承受貯料倉倉壓、抵抗大塊物料的沖擊。
側裙板通過六角螺栓組、墊圈、雙螺母聯接龍骨和輸送帶,起壓緊輸送帶的作用。
輸送鏈為滾子鏈條,包括內鏈板、外鏈板、套筒、帶邊滾子、實心銷軸、附板。內鏈板壓緊套筒,銷軸與外鏈板平口配合無相對運動,滾子與套筒、套筒與銷軸均為間隙配合。制作時嚴格按工藝要求,保證了嚙合良好 與運行的平穩。主要零件選用了優質合金結構鋼,經久耐用。
輸送鏈通過螺栓組聯接龍骨,用于牽引龍骨、承受物料載荷。
2.3導料欄板
導料欄板起攔阻、導向物料作用。導料欄板內側,布置聚氨酯襯板,重量輕、結構緊湊、高耐磨性,所以性能卓越。若磨損后可輕松拆卸并更換。
2.4機架
機架采用了全新的鋼型材焊接結構,構造簡單、緊湊,且強度、剛性好 ,簡化了土建,便于工藝布置和安 裝。
2.5頭輪裝置
頭輪裝置包括頭鏈輪、旋轉軸。鏈輪采用了9齒、200節距的型式,增加了嚙合次數,同時齒槽表面進行淬火處理,有效的提高了鏈輪的使用壽命。
2.6傳動裝置
傳動裝置,包括變頻調速電機、減速齒輪箱。
減速齒輪箱輸出端為空心式,套裝于頭輪裝置輸入端,并通過鎖緊盤鎖緊。減速齒輪箱體積小、重量輕、承載能力大,輸出軸扭矩亦較大,可以直接減速驅動,較適宜低速重載設備的起動。
變頻調速電機運轉,通過減速齒輪箱的減速,將扭矩傳遞給頭輪裝置。變頻調速電機可調節輸送速度和輸送量。
傳動裝置設左、右兩種傳動型式,用戶定貨時要預先說明。
2.7清掃裝置
清掃裝置安 裝于頭輪下方附近,與頭輪中心水平線成一定角度的切點處,用于清掃輸送帶表面的粘附物料,并卸至下道工序中的工作機械。包括刀片組、安 裝座。刀片組為聚氨酯板,有很高的耐磨性能和強度,長時間使用磨損后可輕松實現更換。
清掃裝置,需按照其使用說明書進行安 裝、使用,才能達到其最 好 的使用效果。
