可控放電避雷針:電力行業的直擊雷安 全守護者

編輯：薛紅

可控放電避雷針的技術原理

通過結構設計,使動態環、主針?lè)謩e通過非線性電阻和儲能元件與地絕緣,針頭電位處浮動狀態,電場比較均勻;當雷云來臨時,儲能裝置通過感應雷云電場進行儲能,當過設定的臨界值時儲能裝置向主針本體放電,使主針電位發生瞬時改變,此時動態環電位仍保持不變,從而使主針針頭電場發生瞬時畸變,以期誘發上行先導,攔截雷電下行先導,保護被保護物體免遭雷擊,并限制雷擊電流 。

可控放電避雷針標準

gb311.1-1997 高壓輸變電設備緣配合

gb/t2900 電工術語

gb191-2000 包裝貯運圖示標志

gb50057-2000 建筑物防雷設計規范

gbj64-1983 工業與民用電力裝置的過電壓保護設計規范（試行）

gbj65-1983 工業與民用電力裝置的接地設計規范（試行）

可控放電避雷針組成

由三部分組成：可控針頭、引下線、接地裝置的總稱。

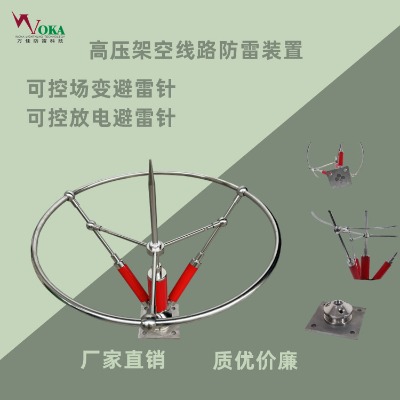

可控放電避雷針（針頭）

由主針、動態環、箝位件、貯能等部件組成的一種裝置。

可控放電避雷針適用場所：

1、 現代高層建筑,如大型賓館、飯店、金融大廈、會堂等；

2、易受雷擊且包含有大量易損電氣設備的建筑,如廣播電視塔、微波通訊塔、航空調度指揮塔、電力過江塔、信號塔等；

3、35kv及以上電壓等級的輸電線路,對高桿塔、高電壓（35kv-500kv）等級的高壓輸電線路尤為適用；

4、 多雷區的大型露天娛樂場、運動場、采礦場和施工作業區；

5、 發電廠及變電站。

可控放電避雷針電氣性能指標表

項 目 名 稱

電阻值 (ω)

1、針與底座之間＞106

2、主針與環之間＞106

3、桿與環之間 ＜0.1

可控放電避雷針主要電氣特性

(1)針相對地面高h(yuǎn)≤200m時,保護角65°,相應地面保護半徑為 2.14h,離地面高度hx處水平面保護半徑為 2.14（h—hx）。

(2)上行雷閃主放電電流的中值為7ka；陡度小于5ka/μs。

(3) 接地電阻≤10ω（一般地區）。

≤30ω（在高阻區及無人區）。

(4) 抗風能力不風速50m/s。

(5) 安 裝方便,使用期內免維護。
