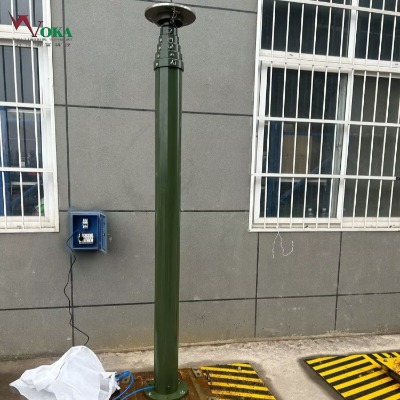

10米氣動升降桅桿 車載移動天線桅桿 負載100kg伸縮照明桿

技術文件：氣動升降桅桿

1. 概述

產品名稱：氣動升降桅桿

主要功能：用于支撐和升降設備（如監控攝像頭、照明燈、天線等）,適用于移動通訊、應急照明等領域。

特點：展開高度10米,閉合高度2.5米, 負載15kg,采用氣動原理實現快速升降,具有自鎖功能,操作簡便,穩定性強。

2. 設計原理

氣動原理：通過壓縮空氣驅動活塞運動,實現桅桿的升降。

自鎖功能：采用抱閘裝置,確保桅桿在任意高度穩定支撐。

多節結構：由多節缸體嵌套組成,展開時逐節伸出,閉合時逐節縮回,實現高度調節。

3. 結構組成

底座：固定桅桿的基礎部分,通常與地面或車載平臺連接。

外缸體：外層的缸體,內部嵌套活動缸體,用于支撐和導向。

活動缸體：多節嵌套的缸體,通過活塞驅動實現升降。

活塞：連接缸體,通過壓縮空氣推動缸體運動。

抱閘裝置：用于固定桅桿在指定高度,防止意外下降。

進氣口和排氣孔：用于控制壓縮空氣的進出,實現升降操作。

4. 技術參數

展開高度：10米

閉合高度：2.5米

大負載：15kg

材質：高強度鋁合金或鋼材,耐腐蝕、輕便耐yong。

升降速度：可根據需求調整,通常為0.5-1米/秒。

工作環境：適用于-20℃至50℃溫度范圍,抗風能力≥8級。

5. 制作方法

步驟1：制作底座,確保其穩固性和承載能力。

步驟2：組裝外缸體和活動缸體,確保各節缸體滑動順暢。

步驟3：安 裝活塞和抱閘裝置,確保升降和自鎖功能正常。

步驟4：設置進氣口和排氣孔,連接氣泵和控制系統。

步驟5：進行負載測試和穩定性測試,確保滿足技術參數要求。

6. 應用場景

移動通訊：用于臨時搭建通訊天線,提升信號覆蓋范圍。

軍事和國防：用于戰場通訊、偵察設備支撐。

應急照明：用于夜間作業、災害救援等場景。

建筑工地：用于臨時監控或照明設備的支撐。

7. 安 全與維護

安 全操作：確保氣泵壓力在額定范圍內,避免超載使用。

定期維護：檢查缸體、活塞和抱閘裝置的磨損情況,及時潤滑和更換部件。

存儲建議：閉合狀態下存放,避免長時間暴露在惡劣環境中。

附錄

圖紙：包括桅桿結構圖、裝配圖、氣動原理圖等。

測試報告：負載測試、穩定性測試、環境適應性測試等數據。

操作手冊：詳細說明桅桿的安 裝、操作和維護方法。
