1引言

   現代化大型綜合體育場館（以下簡稱體育場館），它在功能上不僅要能滿足各類大型比賽和文藝表演，而且還可承擔不同的大型展覽、集會；館內分為主賽場和一般賽場，通常都包含羽毛球館、乒乓球館、排球館、網球場、籃球場等場館及配套功能區。

    照明是體育場館功能得以充分體現的重要環節之一，其中體育場館照明的重點是運動場照明，也即比賽照明；其次是一般照明、觀眾席照明、應急照明、場地照明、建筑立面照明以及道路照明系統等都是體育場館照明的重要組成部份；如何來滿足各種比賽場地的場景照明，統一對待各部分照明系統，使色溫、照度、眩光、顯色指數都達到規定的標準；這不僅是燈具、光源上的選擇，還取決于控制系統的選擇及如何安  排各部份照明的配合，準確地表達出各種比賽對照明的要求，選擇智能照明管理系統是現代化綜合功能型體育場館的必要選擇。

    作為專業智能照明廠家，研發的基于p-bus總線的智能照明控制系統，采用集散控制系統架構具備可編程的特點，可適應于不同類型的照明控制領域，系統支持集中控制、遠程控制、網絡控制、現場面板控制、感應控制、定時控制、觸摸屏控制、無線遙控控制、場景控制等方式，管理使用方便，擴展性好，已經在眾多體育場館和大型場館上使用。

5.2需求分析

     體育場館通常是燈具回路多、功率大、布燈分散的特點，并且使用時需要不同的場景來滿足不同的場合的功能需求。  傳統的照明回路是從斷路器接到開關再到燈具上，因為體育場館回路多，造成去控制室的電纜眾多，所以橋架尺寸越走越大，同時消耗很多線材和和橋架。而智能照明控制系統的輸出繼電器和斷路器一起安  裝在配電箱內，多個配電箱分布在體育場館區域的各個地方，采用五類雙絞線將多個配電箱連接起來，再用五類雙絞線接至現場控制面板，再連接到控制室，在控制室內就可以用面板來控制整個體育場館的照明了。通過這種方式，可以節省大量的線材和橋架。 傳統方式若要實現多點、區域控制等復雜的功能時線路特別復雜；而智能照明控制系統實現多點控制、區域控制等功能時的線路將非常簡單。

5.3智能照明系統的基本控制方式

場景控制

    在公共區域通過場景控制面板按照預先設定好的場景進行燈區的控制，可以定義開、關，也可定義為延時，比如開燈以后自動延時關斷。

定時控制

    在部分公共區域可以通過時間控制，按照正常的工作時間來安  排燈的開關時間，使燈能夠定時開、關。

紅外移動控制

    通過紅外移動傳感器自動控制公共區域的照明（如：走廊、休息室和樓梯間等），根據實際需求可以通過中央監控計算機改變其工作狀態。

現場面板控制

    各個燈區不但可以自動（定時或計算機）控制，同時提供現場就地控制，以方便當發生特殊情況時，由自動（定時或計算機）狀態就地改為手動控制燈的開關狀態。

集中開關控制

    通過為體育場定制的中央監控計算機上使用的帶有圖形顯示的監控軟件，給最終用戶提供一個界面簡潔清晰，操作簡便，友好的圖形化界面，使非專業人員也可以正常使用，控制每一個燈或每一組燈的開啟和關閉。

群組組合控制

    通過中央監控主機可以對所有的照明點進行大場景的組合控制，在節假日，可以通過預設好的照明效果，對整體建筑的燈光進行變換，形成整個建筑照明的整體效果變化。與其它系統聯動 通過接口可以與其它系統（如：樓控、消防、保安  等系統）聯動，可根據具體需要實現整個照明系統與其它系統實現對每個照明控制點進行控制。廣域控制根據需要，可以通過互聯網或手機等方式遠程監控整個照明系統的工作狀態。

5.4體育場館照明控制的功能及要求

體育場館按照不同的方式可以進行不同的分類：

    按建筑區間可分為：主賽場地、一般賽場地、配套功能區。按功能需求可分為：場地照明、一般照明、觀眾席照明、應急照明、建筑立面照明及道路照明系統等；按比賽項目和級別標準可分為：比賽時照明、訓練時照明、電視直播照明、平時照明等。無論從哪個角度來看，這些場合照明的標準照度值、使用功能和控制方式都不均相同：

1、體育場館主賽場地

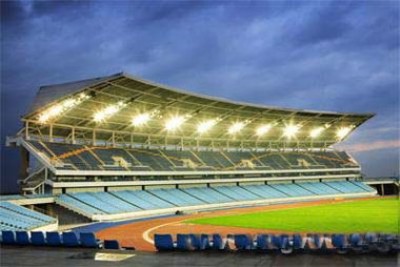

   體育場館主賽場地照明的控制是一項功能性強、技術性高、難度較大的控制系統；要最大的滿足各種體育項目比賽要求，有利于運動員技術水平的最佳發揮，有利于裁判員的政確評判，有利于觀眾能在舒適的環境中全方位的觀看比賽和比賽融合為一體，并享受比賽帶來的激情。特別是在彩色電視對比賽期間進行實時轉播中要能保證轉播圖像畫面?zhèn)魉颓逦�、色彩逼真，對運動員的特殊動作進行近鏡頭特寫、觀眾席及場地周邊情景、突發事件能良好的報導。同樣的效果，還要滿足于文藝演出、展覽、歌詠比賽等場合的使用，同時也要確保觀眾進場、出場、觀看期間的安  全問題。

   要實現以上這些功能，首先要對光照的效果做比較準確的計算，以保持整個賽區照明的照度、照明的質量穩定，這就要求照明的垂直照度、均勻照度、立體感、顯色指數ra、光源的色溫應達到一定的標準，對光源、燈具的了解及如何來完成各種的控制。綜合型體育場館的照明要適合多類運動項目的比賽、訓練及其他使用要求，比賽場地很多情況下不只是一塊而是二、三塊場地同時在進行；況且在同一場地進行同一種比賽對亮燈的模式在不同的時間段也不盡相同。如：觀眾進場、開幕、比賽準備、正式比賽、場間休息、結束散場等，對各場景的控制，若用傳統的亮燈模式已經較難準確地表現各比賽場景的要求；如何對場地用燈狀態進行實時的監控、集中定時的控制；這也是用傳統控制設備難以實現的。

主賽場地是體育場館的主體部分，按照比賽需求通常將主賽場地照明分為

8種不同的照明控制模式：

    全開模式、全關模式、電視轉播模式、專業訓練模式、國際比賽模式、國內比賽模式、觀眾席照明模式、應急照明模式。

2、 體育場館一般賽場地

    其他場館主要作為一般比賽時所用，根據比賽的不同項目和級別，將各個場館設置的基本控制模式為：比賽模式、電視轉播模式、訓練模式、觀眾入退場、清潔模式、應急照明模式。同時由于比賽場地照明控制考慮到其特殊性，在其控制策略中還加入了以下功能：

2.1為減少整個回路的啟動電流，在每種模式下需啟動的每盞燈具或每組燈具按順序啟動。其他控制系統根據需要可通過接口進行遠程遙控控制

2.2 統計記錄所控制的每盞或每組燈具光源的使用時間，預計光源的使用壽命，并提前報告需要更換的即將到使用壽命期的光源。

2.3通過亮度傳感器檢測場地照度，記錄并顯示不同等級照明場景所需的照度是否滿足需要，如達不到要求則報警并提示改變燈組的開關狀態。

4、應急照明控制

    所有的應急照明控制均采用智能明系統控制，平時正常使用，應急情況下強制打開所有應急照明，同時還可設置對常規照明回路的強制開啟或關閉。同時可以通過中央監控計算機進行監控整個應急照明回路的工作狀態，并進行記錄和統計，還可結合應急照明檢測系統進行日常檢測和維護。對整個應急照明系統提供就地控制、中央監控、ba系統聯動、消防系統聯動等幾種方式控制。

5.5采用智能照明控制系統優點

    1)實現智能控制智能照明控制系統采用先進的電子電器和通訊技術，不但可實現單點、雙點、多點、區域、群組控制、場景設置、定時開關、現場實時監控，還可事先對各種體育比賽的照度標準，照明質量的要求預先編好照明控制模式。

    2)符合綠色照明計劃智能照明控制系統通過優化能源的利用，降低運行費用；保護燈具，減少燈具損壞；智能化控制：充分利用天然光的照度變化，決定電氣照明點亮的范圍；低壓配系統設計，便于經濟核算單位裝表計量；體育場館在保證各種比賽級別，通過按系統預先編好亮燈模式，選用照度標準的高、中、低三檔的照度值；選用合適照明方式，照明要求較高的場所采用混合照明方式，較低的采用分區照明方式或其他的節能方式。

    3)便于管理、減少維護的費用智能照明控制系統改變傳統照明人為簡單的開關管理模式，它使用先進的電子電器技術，使整個綜合型體育場館照明狀態顯示在監控界面上進行瀏覽，并實時的監控；從而使整個體育場館的管理上升到新的管理模式，同時也減少整個系統的檢修過程和時間，減低維護費用，帶來極大的投資回報。

    4)設計簡便傳統照明控制線路設計比較復雜，在設計上控制與負載要綜合考慮；而采用智能照明控制系統只需要考慮負載回路的數量、容量及控制點的位置，所需的各種復雜功能可在硬件安  裝完畢后通過軟件編程實現；即使在最后一刻更改設計也能辦到，因為它僅僅需要重新配置一下即可。

    5)安  裝方便傳統照明控制動力線長，施工較麻    煩；而采用智能照明控制系統的布線僅僅在控制設備之間及控制設備和負載之間，因而在主干線上電纜的用量能達到最小，綜合統計顯示，智能照明控制系統布線比傳統布線可節省30％的材料費，而且安  裝時間也能大大縮短�，F場施工人員能明顯感到智能照明控制系統的安  裝有簡單、快速和便宜的特點。

    6)使用安  全、持續發展性強根據用戶需求和外界環境的變化，只需修改軟件設置而非改造線路就可以調整照明布局和擴充功能，大大降低改造費用和縮短改造周期�？刂苹芈返墓ぷ麟妷簽榘�  全電壓dc24v，即使開關面板意外漏電也能確保人身安  全，系統具有開放性，可以和其他物業管理系統（bms），樓宇自控系統（ba），保安  及消防系統結合起來，符合智能建筑的發展趨勢。

    7)節能環保采用總線制的智能照明控制系統后，可以使用低成本的非屏蔽五類線來取代大量的強電電纜，從而可以在建設過程中減少很多的PVC材料的使用，減少對環境的污染。

    8)采用智能照明系統，也是現代化體育場館的重要標志完善的設施、齊全的功能、先進的工藝都是現代化體育場館等級的體現；它的照明設計是一項功能性強、技術性高、難度較大的設計。體育場館場地照明能否滿足高標準的照明質量要求，是評價一個綜合型體育場館的主要標志之一；也直接體現體育場館現代化技術運用的程度。

6、照度計算公式：

平均照度 = 光源總光通量(n*ф)*利用系數*維護系數 / 區域面積(m2)

利用系數： 0.3-0.4

維護系數： 0.7-0.8
