jls-10kv電力計量箱廠家供應

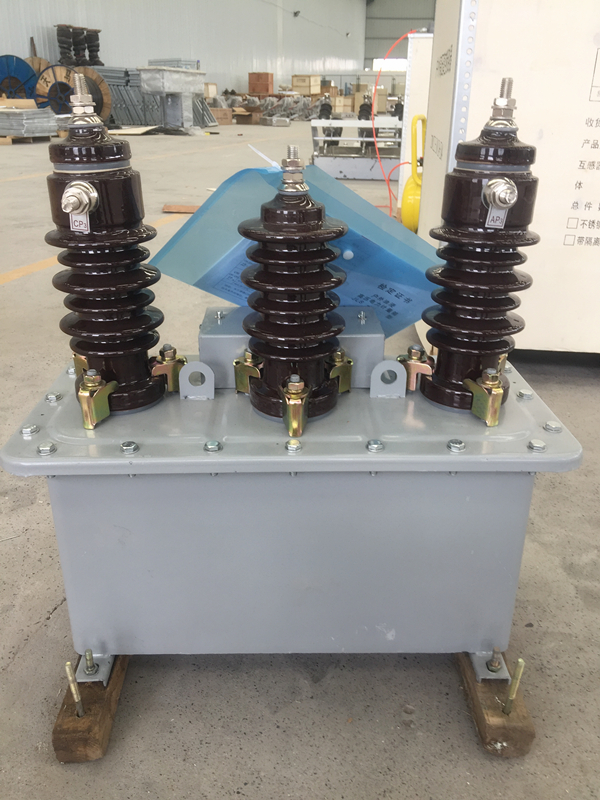

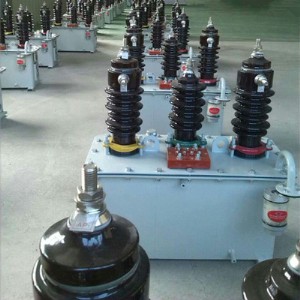

高壓電力計量箱 10kv油浸式高壓組合式互感器

1、本產品由組合互感器和計量?jī)x表箱組成，組合互感器由兩臺電壓互感器和兩臺電流互感器組裝在一起而成。計量?jī)x表箱內配有d86系列三相電度表和保險裝置，單向計量時配一塊有功電度表和一塊無功電度表，雙向計量時配二塊有功電度表和兩塊無功電度表。

2、電壓互感器的鐵芯為外鐵式，用優質冷軋取向硅鋼片疊裝而成，中柱為多級階梯形，在中柱上裝有一次及二次線圈。

3、電流互感器鐵芯為內鐵式，用優質冷軋取向硅鋼片疊裝而成，在鐵芯柱上裝有一次、二次線圈。

4、通過瓷套內的導電桿將電壓、電流互感器的一次引出供接線用。電壓、電流互感器均固定在托板上，托板通過支撐桿吊裝于箱蓋上，并浸于變壓器油中。

5、高壓引線套管，二次引線套管裝設在箱蓋上，油箱側面裝有放油塞接地螺栓。

6、儀表箱裝在油箱正面，上面裝有觀察窗并備有鉛封孔。

7、復變比計量箱采用二次更換變比復式西安     華儀電氣有限公司，便于更換變比時，更間接，高效的工作。

8、復變比計量原理，采用v/v-12接線方式，電壓回路中二次b點接地，電流回路中a.c相電流二次回路尾端接地。在復變比計量箱內部，電流二次回路尾端，電壓二次回路尾端b點，已連接為一點，但并未接地，實際接測量時，該點（b）應可靠接地。

五、驗收及使用前的檢查：

1、外觀檢查：產品密封良好，瓷件無破損，出廠文件（合格證明書、使用說明書）齊全。

2、用2500伏兆歐表測量一次對地的絕緣電阻，其值不少于1000m。（空氣濕度不大于75％）

3、短時工頻耐壓試驗，其試驗電壓值為出廠試驗值的80％。

4、產品經長期放置，在使用前，須經51、52、53條檢查。

5、安     裝前需檢查和計算負荷是否匹配，安     裝時應符合所標注的負荷值。

云南省

地級市：昆明、曲靖、玉溪、麗江、昭通、思茅、臨滄、保山。

縣級市：安     寧、宣威、潞西、瑞麗、大理、楚雄、個舊、開遠、景洪。

浙江省

副省級城市：杭州、寧波 。

地級市：湖州、嘉興、舟山、紹興、衢州、金華、臺州、溫州、麗水。

縣級市：臨安     、富陽、建德、慈溪、余姚、奉化、平湖、海寧、桐鄉、諸暨、上虞、嵊州、江山、蘭溪、永康、義烏、東陽、臨海、溫嶺、瑞安     、樂清、龍泉。

青海省

地級市：西寧。

縣級市：格爾木、德令哈。  自治區

廣西壯族自治區

地級市：南寧、桂林、柳州、梧州、貴港、玉林、欽州、北海、防城港、崇左、百色、河池、來賓、賀州。

縣級市：岑溪、桂平、北流、東興、憑祥、宜州、合山。

永磁控制器主要特點

   1.采用先進的電力電子控制技術、開關元件采用較高電壓電流裕量的igbt。

   2.工作電壓220v交直流兩用，儲能電容穩壓充電，驅動電流可達dc160a

   2.內部分別設定合閘、分閘***低可操作電壓告警。

   4.合分閘位置檢測可以使用接近開關，也可以使用輔助觸點。

開關本體結構特點

   1.三相為全封閉環氧樹脂極柱，外面包硅橡膠，具有較強的絕緣強度與耐環境能力。

   2.采用單穩態單線圈永磁機構，具有很高的機械壽命，壽命高達50000次。

   3.斷路器可采用手動分、電動合、分以及遠方遙控操作，與智能控制器配合，實現配電自動化，或與重合控制器配合形成自動重合器，分段器。

   4 .斷路器可裝二相電流互感器或三相電流互感器，供過流或短路保護，也可以給智能控制器提供電流采集信號，根據用戶要求，可裝計量用電流互感器。

詳細說明

zw10-12m/630型永磁戶外高壓真空斷路器廠家直銷 誠信經營系三相交流50hz，戶外高壓開關設備，主要用于12kv農網和城網的電力系統，作為分、合負荷電流、過載電流及短路電流之用，也可用于其它類似場所。

   斷路器可配隔離開關組合成組合電器；

   可配重合控制器組成重合器；

   可與ftu、rtu組成自動化配電網開關，對故障清除和隔離，自動轉移供電、自動恢復供電。通過遠動控制裝置，與配電管理中心的dms系統通信，可實現四遙功能。

   與智能ic卡預付費配電控制箱配置使用，可實現無費自動斷電，買電自動恢復供電，滿足當前供電部門對電能管理改革的需求。
